OBD 诊断仪商品图 AI 修图返检：16 针接口、故障码屏和协议标签别修错

很多人把 OBD 诊断仪商品图当成一只黑色小数码配件来修：外壳擦亮，屏幕加深，线材摆顺，背景压到纯白。这个理解错了一半。OBD 读码器卖的不是“黑亮”，而是买家能不能从图里确认接口、协议、屏显和车款适配。图叮可以把灰尘、杂反光和桌面脏影处理得更稳，但如果 16 针接口被修成一块圆滑黑洞，屏幕故障码被补成漂亮乱码，页面会更像广告图，也更难解释售后。

图注：OBD 主图返检先圈出接口、屏显、标签和线材。

根据本轮只读索引，2026 年 5 月 20 日上午队列里已有 26 篇当天素材，发布索引有 1219 条历史文章；汽配近期覆盖过行车记录仪、保险丝、车载充气泵和车载手机支架，但没有单独拆 OBD 诊断仪读码器。这个缺口很窄，正适合按第一性原理讲：诊断仪商品图不是审美题，是“能不能让买家核对读车条件”的证据题。

第一层：OBD 诊断仪的图，先承担核对任务

一张 OBD 诊断仪主图至少有 4 个核对位。接口决定能不能插；屏幕决定读出来的状态是否可信；协议标签决定适不适配；线材、转接头和包装型号决定买家收到的是不是同一套。内部复盘里，我们给这类小件图写返检表时，不会先问“外壳够不够高级”，而是先问这 4 个位置有没有被 AI 改写。

这和行车记录仪那篇镜头、TF 卡槽和认证贴的返检逻辑很接近。记录仪看镜头方向和存储口，OBD 诊断仪看接口针位和屏幕信息。两者都属于汽配里的“功能证据图”：图可以干净，但不能干净到让结构消失。

具体到 OBD 读码器，白底主图常见问题有三类。第一类是接口暗部被提亮过头，16 个针孔看不出深浅。第二类是屏幕被 AI 统一成高对比蓝光，原本的故障码、菜单层级或电压数值变成不可信字符。第三类是包装标签被锐化成“看起来更清楚”的伪字，协议、型号和适配范围反而没法核对。

第二层：接口不是黑洞，16 针结构要能被看见

OBD 接口最怕被当成普通阴影处理。拍摄时，接口内部通常比外壳暗，针孔边缘有小反光，插头壳体还会有轻微毛边。修图如果只追求干净，会把接口内部压成一整块黑，或者把针孔边缘磨得太圆。结果是买家看不出插头方向，也看不出是不是标准 OBD-II 16 针布局。

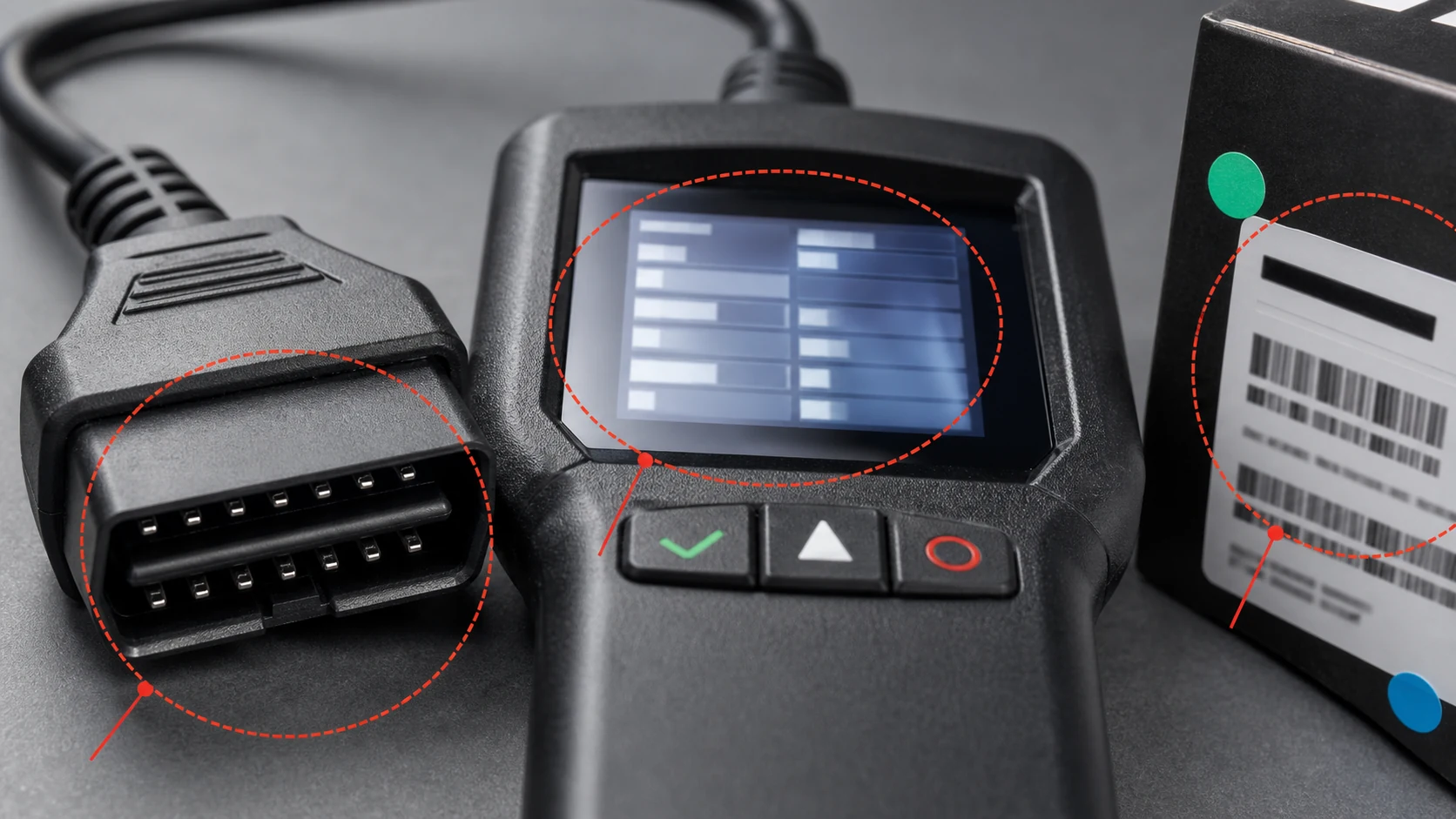

图注：接口针孔、屏幕字符和包装标签都不能假清晰。

返检时可以把接口拆成 3 个状态。原图清楚，只做灰尘清理和边缘锐化；原图有反光，但针位还在，就压反光，不补针孔；原图虚焦或被手挡住，直接标记补拍局部。这里不要让模型猜“应该有几个孔”。在汽车保险丝图里，我们也会把安培数、颜色编码和插脚分开看，原因相同：小结构一旦被修错，买家核对型号就少了依据。

我会建议修图 brief 写得冷一点：保留接口内侧暗部层次；不得补齐看不清的针孔；不得改变插头方向；不得把磨损边缘统一磨成新塑料。句子不漂亮，但能救返工。OBD 这类配件，图里最有价值的往往不是高光，而是那些不太好看的凹槽、针位和壳体接缝。

第三层：屏幕故障码不能变成装饰字

屏幕是第二个高风险区。很多 OBD 诊断仪主图会开机显示菜单、DTC 故障码、实时电压或车辆协议。运营想让屏幕更亮，这个需求合理；问题在于 AI 很容易把模糊字符补成一串“像字”的形状。缩略图里看着清晰，放大后买家和客服都无法判断那是不是产品真实界面。

团队实际经验里，屏幕区域只做三件事：压掉拍摄反光，保留原有字符形状，提高屏幕边框和玻璃面的分离度。不要新增菜单，不要替换故障码，不要把界面改成更“科技感”的蓝色 UI。OBD 诊断仪不是展示屏海报，它的屏幕内容承担功能承诺。原图如果读不清，就在素材包里标注“屏显需补拍”，比修出一串假清晰更安全。

这个判断也适用于电量屏、气压表和小型仪表。比如车载充气泵返检里，气压表刻度和单位不能被修成另一种读数。OBD 的屏幕只是更小、更容易被误判。越小的屏，越不要让 AI 自由发挥。

第四层：协议标签、线材和包装型号要跟主机一致

OBD 读码器常见套装不只一个主机。可能有 USB 线、延长线、转接头、说明卡、收纳包，也可能有包装盒上的协议说明。修图时，线材可以摆顺，背景可以清理，包装反光可以压住，但线口形态、型号贴、协议词和配件数量要和原图一致。

这里有个容易翻车的细节：包装标签。很多团队会把包装盒当背景处理，想把折痕和反光修掉。可 OBD 商品的包装上经常写着适配协议、车型范围、软件版本或接口说明。AI 如果把这些小字修成模糊块，客服后面就只能靠详情页文字解释；如果把小字补成伪清晰，风险更高。更稳的做法是：包装标签能读就保留，不能读就不要伪造，另拍一张标签局部。

线材同样要保守。线径、弯折、接口方向、卡扣位和保护套边缘，都在说明这套设备怎么连接车辆。把线修得太直，可能会让读者误以为是另一种硬线；把接口反光磨平，可能看不出 Type-C、USB-A 还是专用接口。图叮适合做局部清理和质感统一，不适合替原图发明一套新配件。

第五层：交付前用 5 行表，比多修 20 分钟更有用

OBD 诊断仪图交付前，我会用 5 行表过一遍：16 针接口、屏幕内容、协议标签、线材接口、包装型号。每一行只填 3 个结论：可发布、需人工确认、需补拍。可发布表示原图证据还在；需人工确认表示能修，但要回看原图；需补拍表示继续修只会制造假清晰。

这套表不复杂，适合给外包修图师和运营一起用。外包负责把不该动的区域圈出来，运营负责确认哪些字和接口必须准确。图叮负责把背景、灰尘、轻微反光和边缘质感处理到可发布状态。三方分工清楚，返工会少很多。

OBD 诊断仪的修图公式可以写成一句话：发布可信度 = 接口可核对 × 屏显不伪造 × 标签和配件一致。这个公式也能推广到其他汽配小电子件，比如读码器、胎压表、行车记录仪和车载充气泵；只要商品图承担“安装前确认”的任务，就先守证据，再修质感。
