接线盒商品图 AI 修图 FAQ：敲落孔、螺丝柱和阻燃标怎么查

作答人不是电工师傅，是一个常年接修图 brief 的小工作室。我们 202 室人少，猫多，最怕客户一句“随便改改”。接线盒这种建材小件也一样：随便修白，后面就会随便返工。本文按团队实际经验写给电商运营、外包修图师和最后负责上架的人，重点不是让盒子看起来更干净，而是别把安装证据修没。

这次选题前查过已发布索引和近 30 天素材包。已有开关插座面板、工业电表、气动快插接头、水龙头螺纹等文章，但还缺一篇专门讲接线盒底盒的 FAQ。接线盒介于建材和电工辅材之间，买家会看白度，也会看孔位、螺丝柱、盖板卡扣和阻燃标。它适合写成质检 FAQ，不适合写成又一篇“几步提升质感”的泛教程。

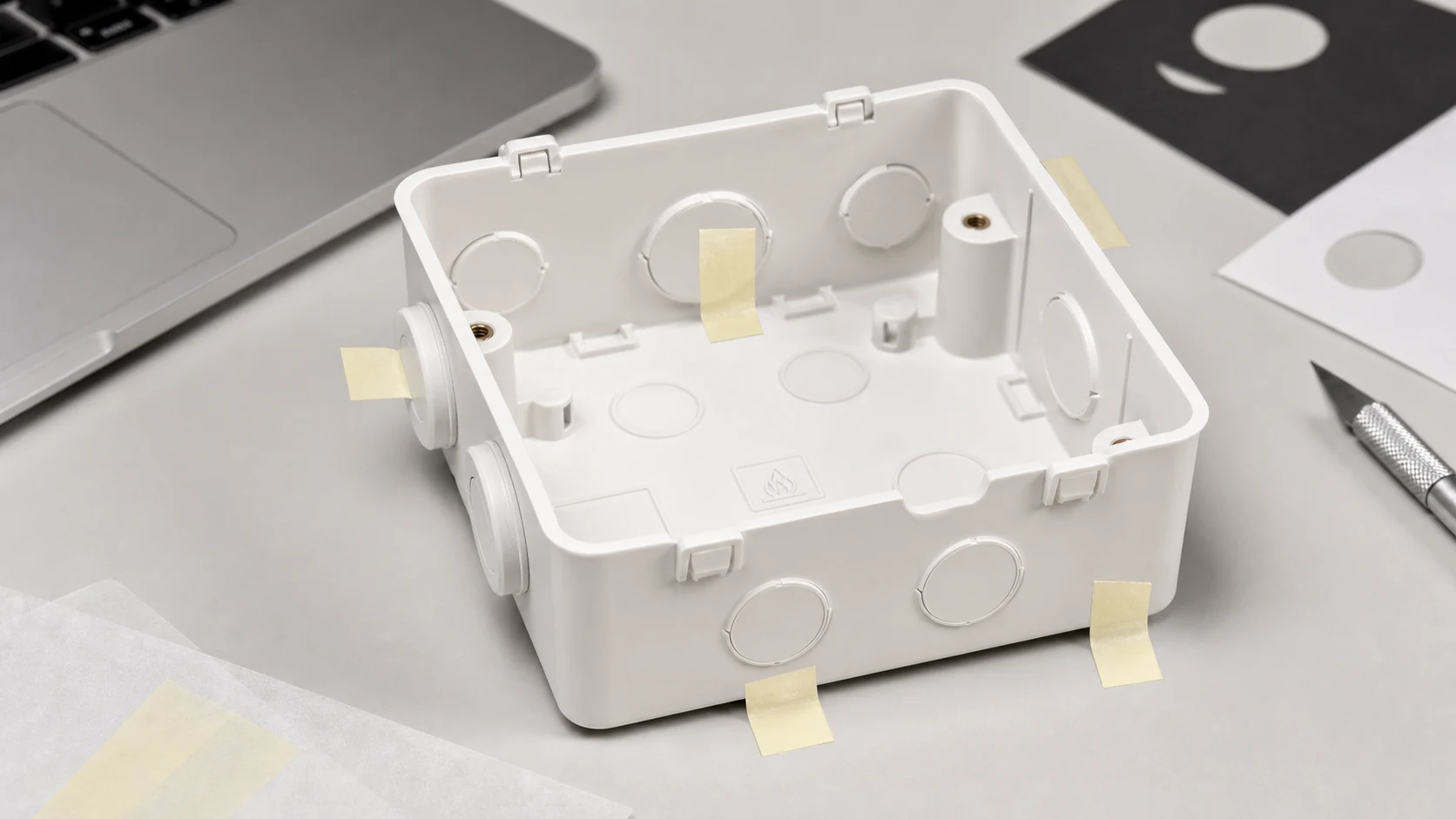

图注：接线盒修图前先圈出安装证据区

如果你正在做相近的墙面电工件，可以先看开关插座面板那篇孔距、接线标识和金属支架返检。如果外包团队已经在处理电表、端子盖和铭牌，可以对照电表图外包标注规范。本文只讲更窄的接线盒：白色塑料壳、敲落孔、螺丝柱、卡扣、阻燃标和尺寸贴。

Q：接线盒图为什么不能只把外壳修白？

因为接线盒不是摆件。它被买回去以后，要埋进墙里、接线、盖面板，外壳白一点当然好看，但采购更关心“能不能装”“孔位对不对”“材质标识在不在”。

内部复盘里，我们曾把一组接线盒图按 4 个证据区重看：敲落孔、螺丝柱、盖板卡扣、阻燃标。样本不大，只有 32 张图，来源是团队 2025 年 11 月到 2026 年 4 月做过的建材小件修图 brief。问题很集中：白壳更干净了，敲落孔边缘也被磨圆了；桌面反光没了，螺丝柱阴影也没了；型号贴更淡了，主图缩小后几乎看不到。

我团队就那俩活的加俩睡的，靠老带新过日子，不喜欢复杂流程。接线盒图我们只留一句土规则：外壳可以变干净，结构不能变含糊。这个规则比“高级一点”“更有质感”好执行。客户要的是能上架，电工要的是能判断，不是看一只完美无瑕的白盒子。

Q：敲落孔和进线孔应该怎么标注？

先圈孔，再谈修图。敲落孔、进线孔、穿线预留位都要单独标出来，尤其是圆孔边缘、薄壁连接点和已经开孔的毛边。能清的是灰点、桌面脏污、背景暗角；不能清的是孔位形状、孔距关系和边缘缺口。

真实项目脱敏记录里，有一次杭州滨江一个建材小店给了 18 张底盒图，主图角度都差不多，但有 3 张孔位被手指挡住，有 2 张敲落孔边缘糊成一片。那种图不要硬救。图叮可以帮你把白壳和背景清干净，也可以让孔位周围更清楚；它不该替你猜这个孔本来有多圆、边缘本来有没有缺口。

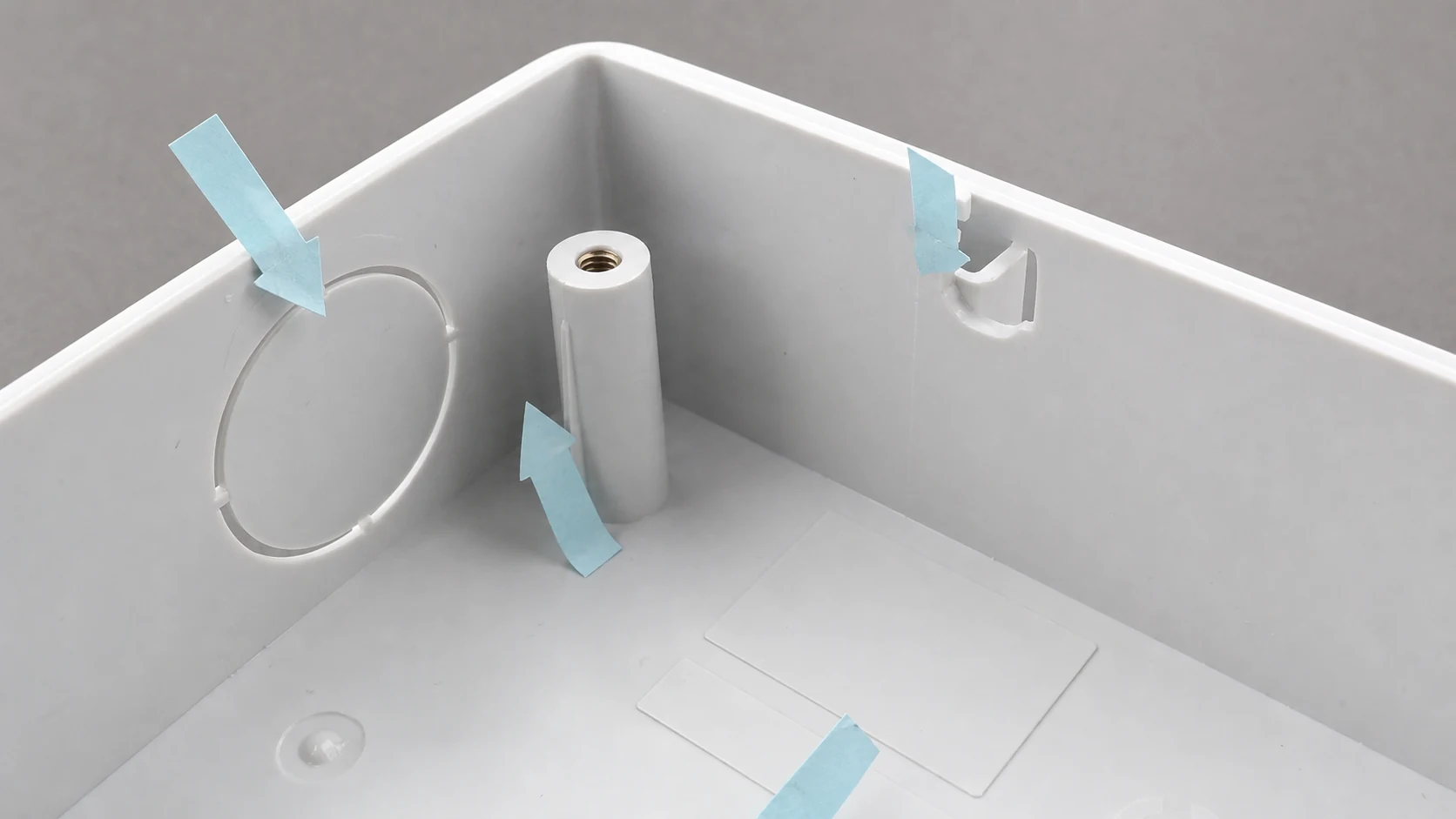

图注：敲落孔和螺丝柱只能轻清理

标注时我建议写得很直：孔位不补圆；薄壁不补齐；毛边只降噪，不消失；孔内阴影保留。这四句话给外包，比一长段“保持产品真实”更有效。前者能检查，后者只能吵架。

Q：螺丝柱和盖板卡扣能交给 AI 自动修吗？

能交给 AI 做轻清理，不能交给 AI 做结构重绘。

螺丝柱看起来只是两根小柱子，实际会影响面板能不能固定。盖板卡扣也是同理，缺口、台阶和卡点位置都不是装饰。AI 过度追求对称时，容易把一个略歪的卡扣修成“看起来更完整”的形状。问题是，真实商品可能就是那个形状。你把它修漂亮了，买家到手反而会觉得图不对货。

团队实际经验里，我会让外包把螺丝柱分成三层看：柱体高度、孔内阴影、底部连接筋。柱体可以提亮，孔内阴影不能抹平，连接筋不能补成一整片。盖板卡扣则看缺口、倒角和卡槽深浅。讲起来像啰嗦，其实就是为了避免返工时问“你到底改了哪里”。

如果你的图已经牵涉到接线标识、面板孔距和金属支架，那就别只看接线盒本文了。前面提到的开关插座面板返检会更接近完整上墙后的检查逻辑。

Q：阻燃标、执行标准和尺寸贴要不要保留？

要保留。主图不一定让每个字都清楚，但标识的存在感不能被擦掉。

接线盒常见的文字区包括阻燃等级、规格型号、执行标准、线管适配信息、生产批次或尺寸贴。它们在白底主图里可能很小，AI 很容易把它们当成污点、压印或塑料噪声。修掉以后，图会更干净，可信度会更低。

举个假设场景：同一款 86 型暗盒，A 图保留了盒底规格贴和阻燃压印，B 图白得像新模具，没有任何文字痕迹。B 图在列表页可能更统一，但采购进详情页会想继续找参数。找不到，就要问客服。客服再去问仓库，仓库再拍一张图。这个链路很土，也很贵。

所以标识区的处理方式应该是“保护存在，改善可见”。可以压低反光，可以拉开文字和底色的对比，可以清掉旁边灰尘；不要重写文字，不要补不存在的认证，不要把模糊标识修成看似清楚的新内容。图叮适合做边缘清理和局部保护，文字事实还是让原图和详情页参数负责。

Q：外包交付回来后，用哪几张图返检最快？

用 4 张图：原图、标注图、AI 初稿、手机端裁切图。我们工作室懒，不做大而全的验收表，接线盒这类小件用这 4 张够用。

原图看证据是否本来存在。标注图看外包是否知道哪些区域不能动。AI 初稿看结构有没有被改写。手机端裁切图看列表页、详情页首屏会不会把孔位和标识裁掉。尤其是白色接线盒，电脑上看很大，手机上一缩，敲落孔和螺丝柱很容易变成几块浅灰影子。

真实项目脱敏的返检习惯是每张图只问 5 个问题：敲落孔还在吗？螺丝柱阴影还在吗？盖板卡扣形状有没有变？阻燃标和尺寸贴还有存在感吗？外壳灰点有没有少到能上架？前 4 个问题有一个答不上来，先别发；第 5 个问题没做到，再让图叮补清理。

这套方法也适合其他建材小件，比如地漏、防水盒、开关底座、线槽和小五金。下次你搜这类文章时，别只搜“接线盒怎么修白”。加上“孔位、卡扣、阻燃标、尺寸贴”这些词，结果会更接近真正要交付的图。若你还有更细的电工辅材题，可以从官网客服或公众号把问题丢给我们，别丢给猫，它只会压键盘。
