三角层板支架图交给外包前：安装孔、焊点和加强筋先标清楚

先看这张图：一只三角层板支架，外圈分 4 个锁区，里面再分 3 个可修区。锁区是安装孔、焊点、加强筋和承重贴；可修区是背景灰、非结构反光和包装纸屑。本文就按这张图往下走。

图注：先圈出孔位、焊点、加强筋和承重贴

我跟你讲，外包修这种小五金，最怕 brief 写成“金属质感加强，背景修干净”。说白了，这句话等于没说。真实项目脱敏里，2026 年 5 月 22 日下午，佛山南海一个建材仓把 38 张层板支架、角码和托架原片发给外包，运营小何只写了“统一白底”。回来的片子干净是干净，6 张图的孔边被补圆，3 张图的焊点像银色贴纸，承重贴有 2 张被磨成灰块。这个来源是团队实际经验，不是行业统计，但足够说明问题：支架图要先画图，再修图。

如果你们刚好在做建材五金批量图，可以把这篇和门窗合页商品图怎么分工放一起看。合页讲孔位和镀层，三角支架讲受力和墙面安装，底层都是一句话：商品结构不能让 AI 猜。

图一：先把支架拆成 4 个锁区，不要一上来调金属

第一张图画总览。支架摆在白底上，红框圈安装孔，黄框圈焊点和加强筋，蓝框圈包装承重贴，灰框圈背景和阴影。这样外包一看就知道，片子里哪些地方只能增强，哪些地方可以清理。

安装孔是第一锁区。孔径、孔距、沉孔斜面、孔内暗边，都决定买家能不能判断螺丝怎么打。孔边有轻微冲压毛刺，可以压一点高光，但不能修成完美圆。内部复盘那组 38 张图里，返工最重的就是这里：孔边被补得太顺，手机端看像装饰圆点，放大后又不像真实冲孔。

焊点是第二锁区。很多三角支架的斜撑和底板不是一体成型，连接处会有焊痕、压点或折弯痕。这玩意儿不好看，但它说明支架怎么受力。把焊点磨没，图会像样机；买家收到实物看到焊痕，心里就犯嘀咕。

加强筋是第三锁区。三角形斜撑、折边、冲压筋和背板厚度，都不能被当成阴影压平。第四锁区是承重贴、规格贴和螺丝包说明。文字看不清就标“需补拍”，不要让模型补字。

这里可以参考窗帘轨道的安装证据链。窗帘轨道看滑轮和孔距，层板支架看孔、筋和焊点，都是小地方在承担安装判断。

图二：安装孔单独放大，孔边、孔距和墙面方向一起看

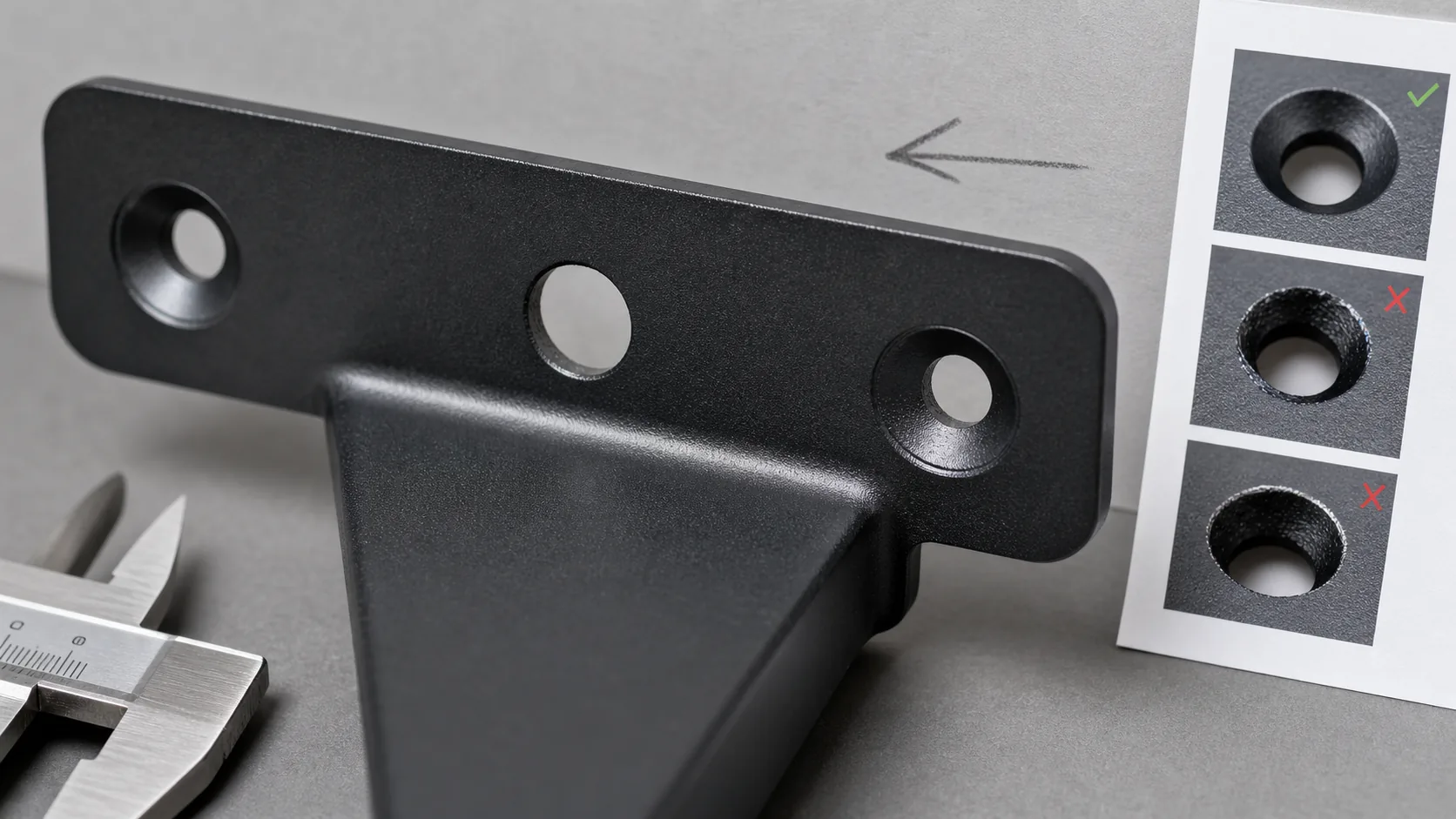

第二张图只看孔。画面里放一只支架局部、一把卡尺、一张原图局部和修后局部。旁边只标 3 件事：孔边形状、孔距关系、安装方向。

图注：孔边、孔距和墙面方向要一起核对

孔边形状别修得太漂亮。支架孔有圆孔、长圆孔、沉孔、葫芦孔几种，外包如果只按“圆润一点”处理，很容易把长圆孔补短，把沉孔斜面抹平。对运营来说，这不是审美问题，是买家能不能对上螺丝的问题。

孔距关系也不能被透视修偏。举个假设场景，只用于说明流程：一组 120mm 高的三角支架，背板上有 3 个孔，外包为了让支架更直，把背板轻微拉正，结果上孔和下孔的相对距离变了。这个数字不是某个品牌参数，只是提醒你：校正透视前，要先问孔位是不是商品承诺的一部分。

墙面方向要保留。支架一边贴墙，一边托板。修图如果把接触阴影全部清掉，买家分不清哪边靠墙，哪边托层板。很多片子出大件时就卡在这儿：主图很好看，详情页解释不清。

图三：焊点和加强筋不要当脏点，先分“受力痕”和“拍摄脏”

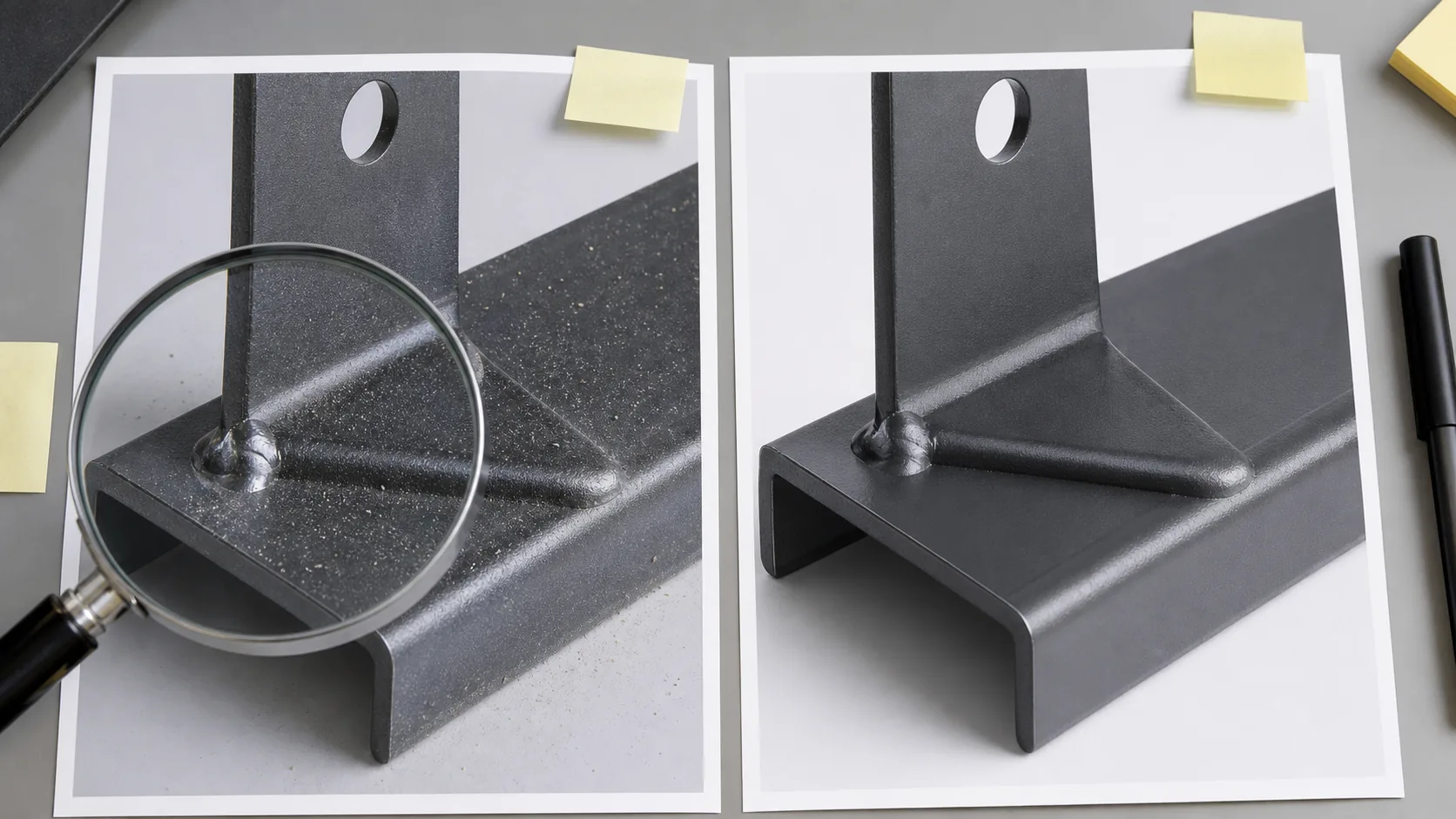

第三张图做成局部对照。左侧是原片，右侧是修后预览，中间画两条箭头：一条指向焊点，一条指向加强筋。图下方写 3 个状态：保留、轻修、退回补拍。图片任务后面可以把这些做成检查板，不需要 AI 在图里生成中文。

图注：焊点和加强筋保留，背景灰再清理

受力痕要保留。焊点、压痕、折边、冲压筋，听起来都像瑕疵，实际是结构。一个支架能不能托住板，买家虽然不会算力学，但会看得出“这东西是不是一片薄铁片”。我做片子这么多年，最怕那种修得像塑料模型的金属件。亮是亮，没骨头。

拍摄脏可以清。桌面灰、临时指纹、背景纸折痕、非结构水印，这些交给图叮 AI 先清一遍很合适。提示词要写窄一点：清理背景灰尘和非结构性反光；焊点、加强筋、折边厚度和孔内阴影只增强，不改变形状。

退回补拍也要写清。焊点被强反光盖住、加强筋虚焦、孔位只露半个、承重贴反光到不可读，这些别硬修。外包最烦的是“再清楚一点”这种话。更好的备注是：补拍背板孔位 1 张，补拍斜撑焊点 1 张，补拍承重贴局部 1 张。

这部分和书架层板托图的孔距与背板缝很像。书架看层板托，三角支架看斜撑和焊点。都不是为了显高级，是为了让安装关系说得清。

图四：外包交接板只留 6 行，别写成一页说明书

第四张图是一张交接板。上半区放支架总图，下半区放 6 行短句：孔不改、焊点留、筋不平、贴不猜、影不清空、糊就补拍。够了。

图注：六格交接板把外包规则压到可执行

外包协作不是写论文。三线影楼里修婚纱片，我也不爱给后期写一页话，没人看。支架图也一样。你把规则压成 6 行，外包才会照着做。

• 孔不改：安装孔、长圆孔、沉孔边缘只提清晰度，不补圆。
• 焊点留：焊痕和压点属于结构证据，不做磨皮式平滑。
• 筋不平：加强筋、折边和背板厚度不能压成一片。
• 贴不猜：承重贴、规格贴、包装小字看不清就退回补拍。
• 影不清空：墙面接触影、托板方向影要保留一点。
• 糊就补拍：虚焦、遮挡、反光盖住证据区时，不让 AI 编结构。

交付前再走一遍手机端预览。375px 宽看轮廓，100% 放大看孔位和焊点，最后把主图、局部图、配件图排在一起看是否同一只支架。能过这三屏，再谈金属亮不亮。

视觉符号表也简单：红框是不能改结构，黄框是只许轻修，蓝框是包装和文字待核，灰框是可清理区，虚线箭头是安装方向。少一个符号，外包就多一次自由发挥。三角层板支架这种小五金，别让“自由发挥”进孔位、焊点和承重贴里。
