联轴器商品图被退回：键槽、顶丝和弹性体谁先看

2026 年 5 月 13 日下午，深圳龙岗一家工控配件店的运营小周（化名）在内部复盘里提到一张联轴器商品图：修完以后金属很亮，背景也干净，采购却把图退了回来。退回理由不长，只有一句：键槽像被磨平了，顶丝孔边缘也看不清。

这篇不是把真实客户拿出来讲故事。下面是按团队实际经验整理的脱敏复盘模板，具体品牌、订单和价格都不展开。它要解决的是一个很硬的问题：联轴器这类机械配件，图修得漂亮不等于能卖，采购真正核验的是结构、装配和型号证据。

图注：联轴器返工板标出四个证据区

返工点不是亮度，而是采购核验区被修没

内部复盘里最容易误判的一步，是把联轴器当成普通金属件处理。美工看到的是灰尘、油印、加工痕、反光不均；采购看到的是内孔、键槽、顶丝孔、弹性体、型号刻字。两边的优先级完全不一样。

这类图常见输入是 4 到 6 张白底图，包含正面、侧面、内孔特写和包装标签。团队实际经验里，返工通常不是因为背景脏，而是某个证据区被 AI 当成瑕疵处理：键槽边缘变圆，顶丝孔像被补了一层金属，弹性体垫片从六瓣变成不规则软胶，型号刻字被提亮后笔画断掉。

如果你做过轴承或电机图，逻辑可以接上。轴承图要守住激光刻字和铭牌，联轴器图要守住装配关系。前者可以参考工业品轴承激光刻字和铭牌：AI 修图后怎么复核才不误导采购，后者多了一个麻烦：它不是单个圆环，而是要告诉采购这件东西能不能套上轴、能不能锁紧、能不能缓冲偏心。

V15 的写法会比较死板，我也建议你按死板来。联轴器图上线前，先把“可修”和“不可动”分开，不要先问哪张更好看。

把一张图拆成四个不能碰的证据区

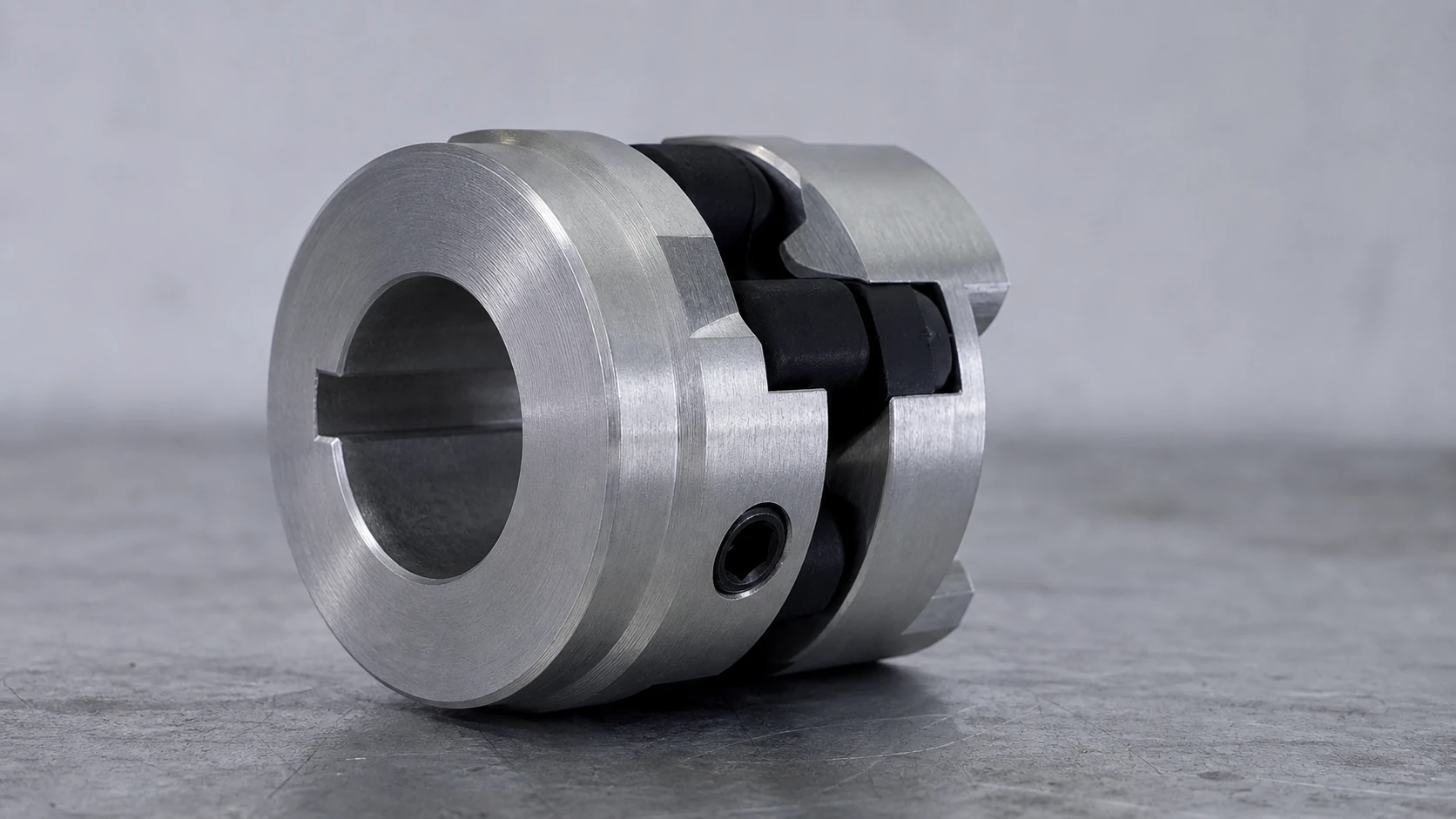

图注：键槽与顶丝孔保留真实边缘

第一块是键槽。键槽不是一条阴影，它决定轴和联轴器怎么传递扭矩。AI 去噪时最爱把键槽底部抹平，因为那里看起来像暗部脏边。正确处理是清掉孔口灰尘，保留切削边、底部阴影和两个直角。只要键槽变成圆润凹槽，采购就会怀疑这张图不是实物。

第二块是顶丝孔。顶丝孔通常在侧壁，边缘有倒角，也可能有内螺纹阴影。图叮处理这类区域时，适合用局部保护而不是整件重绘。清理油污可以，重画孔边不行；提高孔边对比可以，补成一个完美黑点不行。你可以把它理解成“参数位”，不是“瑕疵位”。

第三块是弹性体。爪式联轴器中间那块弹性体有颜色、瓣数、间隙和压痕。很多店铺会把橙色或黑色弹性体修得更饱满，结果边缘间隙被吞掉，买家看不出是否匹配。工业品采购不怕看到轻微压痕，怕的是看不到真实接触面。

第四块是型号刻字和包装标签。这里和工业品商品图别只修漂亮：采购要的是能核验的证据讲的是同一件事：B2B 商品图的第一任务不是制造氛围，而是减少询盘前的确认成本。型号、孔径、材质、批号能看清，客服就少解释一轮。

这类返工怎么在图叮里分流

不要把整张联轴器图一键扔给模型。更稳的做法是三段分流。

开头先做全局清洁。去掉桌面灰、边缘污点、背景偏色，保留金属加工纹。这个阶段不要碰孔、槽、刻字和弹性体。团队实际经验里，一张 1600 像素宽的主图，先把全局清洁控制在 3 到 5 分钟内就够了，超过这个时间通常是在过度修金属。

第二段做局部保护。把键槽、顶丝孔、弹性体、型号刻字圈成禁改区，只允许提亮和锐化，不允许生成新结构。图叮的优势在这里：它不是让运营重新搭节点，而是让修图师在 PS 工作流里把“这块别动”说清楚。类似的小电机图分流思路，可以看工业小电机商品图：局部重绘、曲线提亮和补拍怎么选。

第三段才判断是否退回补拍。遇到三种情况，别硬修：键槽本身虚焦，顶丝孔被手指挡住，型号刻字只剩半行。AI 可以改善画面，不能替实物作证。硬把半行字补完整，后面客服解释不了，采购也不会信。

给外包和运营的返工记录要写成零件语言

很多返工单写得太像设计意见：金属再亮一点、背景再白一点、质感再高级一点。联轴器这种图不要这么写。返工记录应该写零件语言。

比如：“内孔右侧键槽保留直角阴影，不做补边”；“侧壁顶丝孔保留倒角和孔内暗部，不生成螺纹”；“弹性体瓣间缝保持可见，不抹成一整块软胶”；“型号刻字只做清晰化，不改字形”。这四句比“修得真实一点”有效得多。

如果团队有外包，建议把返工记录同步放进素材包，不要只在聊天里说。外包看不懂联轴器没关系，但他能看懂“哪块不能改”。运营也不用每次重新解释“采购为什么不满意”。

这套规则还会反过来改变拍摄要求。拍摄时至少留一张侧面顶丝孔特写、一张内孔键槽特写、一张带包装标签的全套图。没有这些输入，修图阶段再努力也只能猜。工业品图最怕猜。

复盘后留下三条可复用规则

第一条，金属件不是都按“抛光”处理。联轴器的加工纹、孔边阴影和弹性体间隙，本来就是结构信息。修亮可以，但不能修成没有生产痕迹的模型渲染图。

第二条，把证据区写进工单。键槽、顶丝孔、弹性体、型号刻字是这篇的四个证据区；换成压力表就是表盘、螺纹、铅封；换成端子排就是螺丝、铜排、电流标。品类会变，工单写法不该变。

第三条，图叮适合做“清理 + 保护 + 分流”，不适合替代实物补结构。真正省时间的不是把一张图修得更亮，而是少发生一次采购退回、客服追问和重新补拍。

工业品图的好坏，最后看采购敢不敢按图下单。
