工业防水电缆接头 AI 修图返检：螺纹、密封圈和 IP 标识别修错

先看这张图。一个防水电缆接头，返检时不要把它当成“黑色小塑料件”或“银色螺帽”处理。它有 4 个证据区：外螺纹、密封圈、夹紧爪、规格与 IP 等级标签。每个区都很小，却分别回答采购、安装和售后会追问的问题。

我拍婚礼时有个旧习惯：快门按下那一刻，先看边缘有没有站住，再看情绪。现在做 AI 一修也是一样。工业小件图的边缘不是装饰，螺纹牙、胶圈压痕、标签小字都在边缘上。团队实际经验里，很多返工不是因为背景脏，而是修后图看起来更顺，装配信息却变少了。

图注：先按 4 个证据区看，再谈整体干净度。

图一：把电缆接头拆成 4 个证据区

这张总览图要画得很笨：中间是一只防水电缆接头，外圈分 4 个颜色区。蓝区看螺纹，橙区看密封圈，绿区看夹紧爪和迫紧螺母，灰区看包装标签、IP 等级和规格表。不要把所有问题都写成“质感优化”。

来源标记先放清楚：这套拆法来自团队实际经验里的工业小件返检模板，不对应某个具体客户，也不把示意数据包装成案例。模板里常见的抽检动作是把主图、局部图、包装图和手机端预览放在同一屏。只看单张白底图，很容易漏掉规格图和实物图打架的问题。

如果只允许画 4 个节点，我会这样写：螺纹负责“能不能拧”；密封圈负责“能不能压紧”；夹紧爪负责“线缆能不能固定”；标签负责“买家买的是不是这个规格”。这 4 个节点任何一个被 AI 重绘得更顺，都不该直接放行。

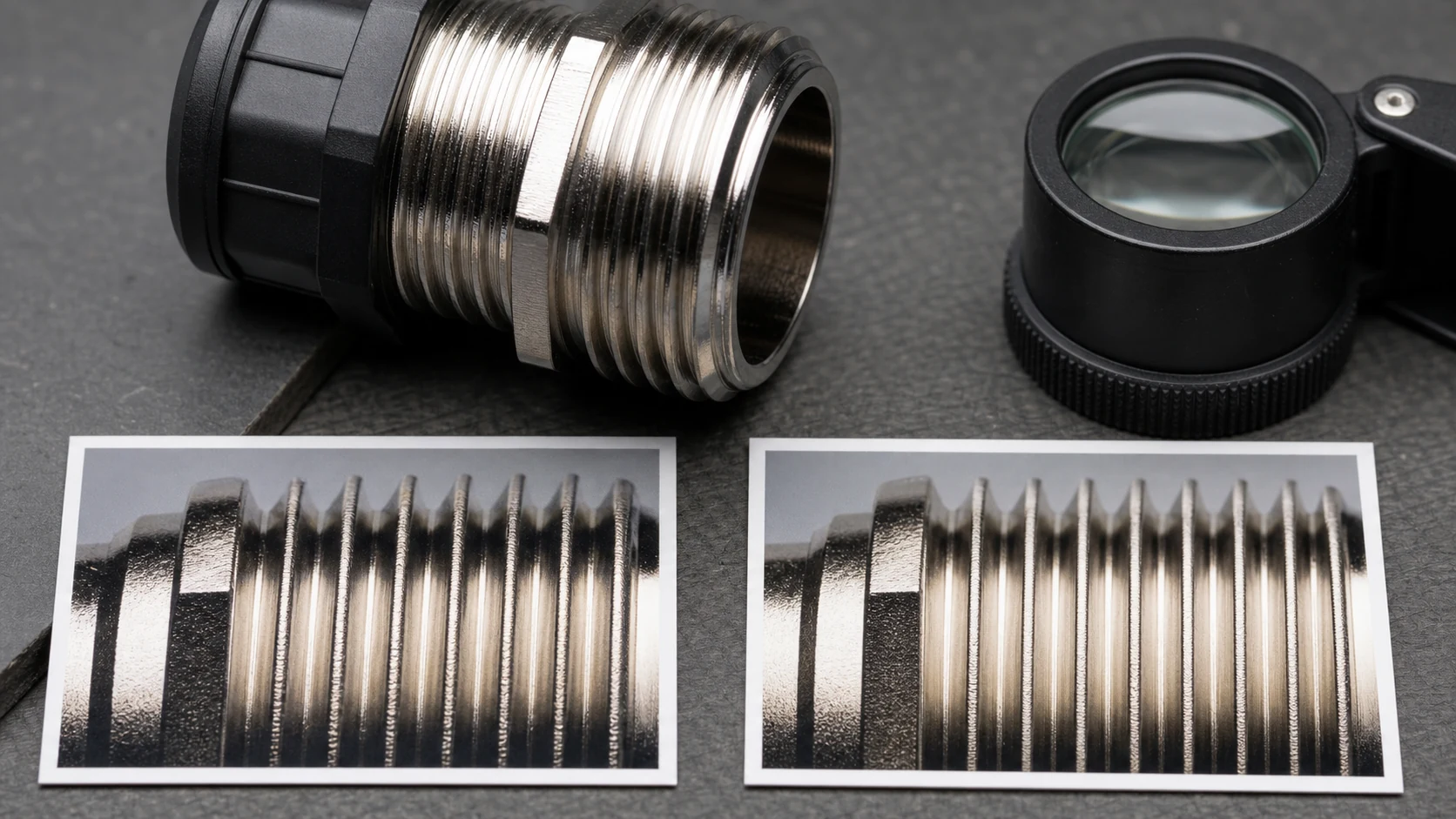

图二：螺纹牙型和起止边界不能被磨成银边

图注：螺纹要看牙型，不只看金属亮不亮。

防水电缆接头的螺纹面积小，最容易被当成噪点或金属高光。AI 清理反光时，如果把牙型压成一圈均匀银边，图片会显得更整洁，但安装判断会变差。采购看不到螺纹起止边界，客服也很难解释“为什么这只接头和旧件对不上”。

返检时放大到 150% 到 200% 就够。看 3 件事：牙距是否还均匀，起牙和收牙位置是否还清楚，螺纹谷底的暗线有没有被填平。根据内部复盘模板，修图师容易在这里犯两个小错：一是把局部油污和螺纹阴影一起擦掉；二是为了让金属更亮，把牙顶和牙谷都推成同一条高光。

可修范围很窄：背景灰点、非商品反光、局部压缩噪声可以处理；牙型、接口方向、螺纹深浅和端口厚度不改。原图已经糊到看不清牙型时，正确动作是补拍斜侧面局部，不是让模型猜出一圈漂亮螺纹。

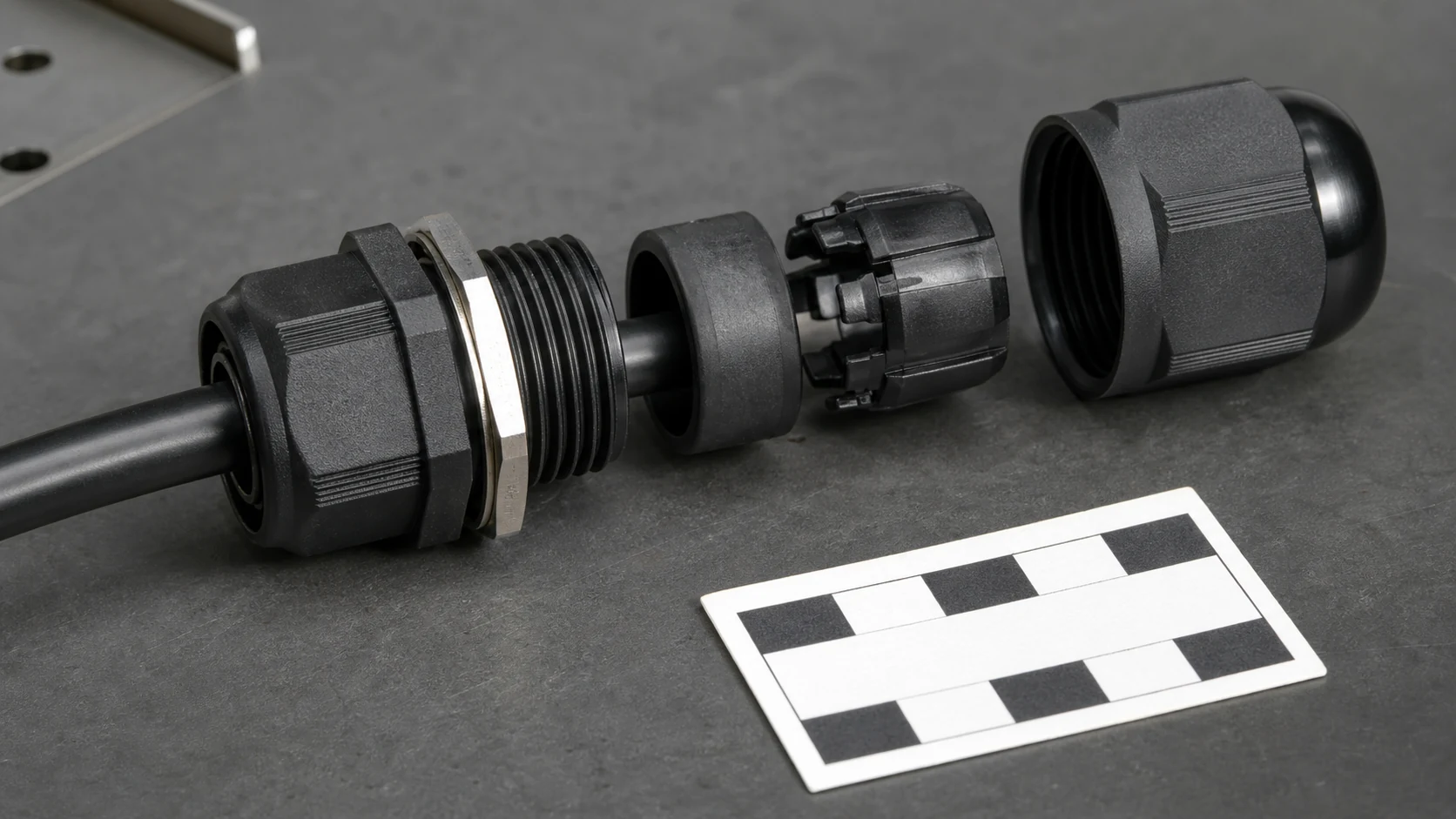

图三：密封圈、夹紧爪和迫紧螺母要一起看

图注：密封结构不是黑色阴影，不能被一键抹平。

密封圈有点像照片里的暗部。新手会嫌它脏，老修图师会先问它承担什么信息。电缆接头里的橡胶圈、夹紧爪、迫紧螺母和线缆入口是一组结构，不是 4 个孤立零件。胶圈压痕、夹爪缝隙、螺母内侧阴影，都会告诉买家这只接头是不是能压住线缆。

真实项目脱敏的复盘话术里，我更愿意把这一组叫“防水承诺链”。它不等于产品检测报告，不能替代厂家认证，但它能说明商品图有没有把关键结构拍清楚。若 AI 把胶圈边缘修成一块平滑黑面，把夹紧爪缝隙补成连续塑料，图会像新品模型，实物信息反而少。

检查顺序可以固定：先看胶圈外沿是否连续，再看内孔是否被缩小或放大，再看夹紧爪数量和间距，末尾看迫紧螺母的旋向是否还和原图一致。若只是胶圈表面灰点，可以清；若是胶圈压缩痕、接缝、局部毛边，先保留，交给运营确认是不是商品状态。

图四：IP 等级、规格标签和整组图要能互相核对

图注：小字只做可读性增强，不让 AI 补写。

IP 等级、规格范围、螺纹型号、线径范围、材质说明，常常在包装袋、纸盒侧标或详情页参数图里。它们看起来像小字，实际是采购筛选条件。AI 可以做轻微锐化、压反光、校正透视；不能把模糊字符补成看似清楚的新字符。

这里建议把标签区单独建一张返检板。左边放原图标签，右边放修后标签，中间只写 4 个动作：保留、压反光、局部回滚、补拍。不要写“优化小字”这种模糊指令。团队实际经验里，标签类错误最怕“半真半假”：买家看见了清楚的 M20、PG13.5、IP68 这类字段，就会按字段下单；如果字段是模型猜出来的，后面的错配很难解释。

整组图还要互相核对。主图的螺纹方向、局部图的密封圈结构、包装图的规格、详情页参数表，要说同一件事。若主图像 M20，标签像 M18，详情页又写另一个线径范围，这不是排版问题，是上架风险。

视觉术语表：这篇里每个符号代表什么

圆圈代表商品结构区，方框代表包装或参数信息，实线箭头代表“必须回到原图核对”，虚线箭头代表“可由运营确认后处理”。蓝色看螺纹，橙色看密封，绿色看夹紧，灰色看标签。下次做同类工业小件图，不必记整篇文章，先把这 4 个颜色区画出来。画完还能解释清楚，再打开 AI 修图工具。
