工业拨码开关图怎么修：外壳更干净，还是先保住拨位和针脚证据

2026 年 5 月 18 日晚上这轮只读索引里，我看了 1219 个已发布 slug 和近 30 天 1153 个素材项，一个小空位很明显：工业品写过电表、端子、连接器、断路器、压力表、扎带和防静电刷，但还没有把拨码开关单独拆出来。其实真要说，拨码开关图最容易被修错的地方，不是外壳脏，而是拨位、针脚和丝印被修得太顺。

我的结论很直接：工业拨码开关图先别追求“像新货一样干净”，先让买家能核对它是不是同一个型号。外壳可以清，背景可以统一，塑料毛边也可以压一点；但拨杆方向、针脚数量、ON 字样、数字位、方向缺口和包装型号贴，不能让 AI 自己猜。

如果你正在做同类工业小件，可以把这篇和工业品参数细节图 SOP放在一起看。那篇讲铭牌、接口和规格，这篇只收窄到拨码开关这种几厘米的小零件。

图注：拨码开关修图前先圈出拨位、针脚和丝印证据区

证据一：采购先看拨位，不先看外壳亮不亮

拨码开关看起来只是黑色或蓝色小塑料块，采购真正会核对的却是每一个拨位。2 位、4 位、8 位不是同一种货；平拨、侧拨、琴键式也不是同一种使用方式。图修得更亮，只能让缩略图显得规整，不能替采购确认“这块开关到底能不能焊到板子上”。

根据这轮素材账本的实际检索，工业类相近题里有 industrial-cable-gland-thread-seal-rating-label-retouch-qc、industrial-electric-meter-seal-terminal-nameplate-outsourcing-sop、industrial-hydraulic-quick-coupler-thread-lock-sleeve-steel-mark-retouch-choice 这类文章，它们的共同点是证据都很小。螺纹、封铅、钢印、端子，放在图里都不抢眼，但售后追问时比背景干净重要得多。拨码开关也是这个逻辑。

我们当时怎么试错的？我会先把拨码开关图缩到手机列表页大小，再放大到 200%。缩小时，只判断是不是一颗开关；放大后，才看拨杆朝向、凹槽深浅、ON 标记和数字位还在不在。这个检查来自团队实际经验，不是平台规则。它的好处是很笨，但能拦住那种“白底好看、证据没了”的图。

外壳洁净路线当然有用。灰点、拍摄台污渍、非商品反光、塑料表面轻微偏色，都适合交给图叮先处理。问题是，外壳路线不能独占整张图。拨位如果被磨成一排整齐灰块，图就从商品说明变成了装饰图。

证据二：针脚和缺口决定装配方向，不能被当成杂边

第二个证据在底部和侧边。针脚数量、针脚间距、脚位弯折方向、壳体方向缺口，这些细节在白底图里很容易像杂边。修图师如果只盯轮廓，会本能地把针脚高光压掉，把缺口修圆，把塑料边缘做得更像一个完整小盒子。

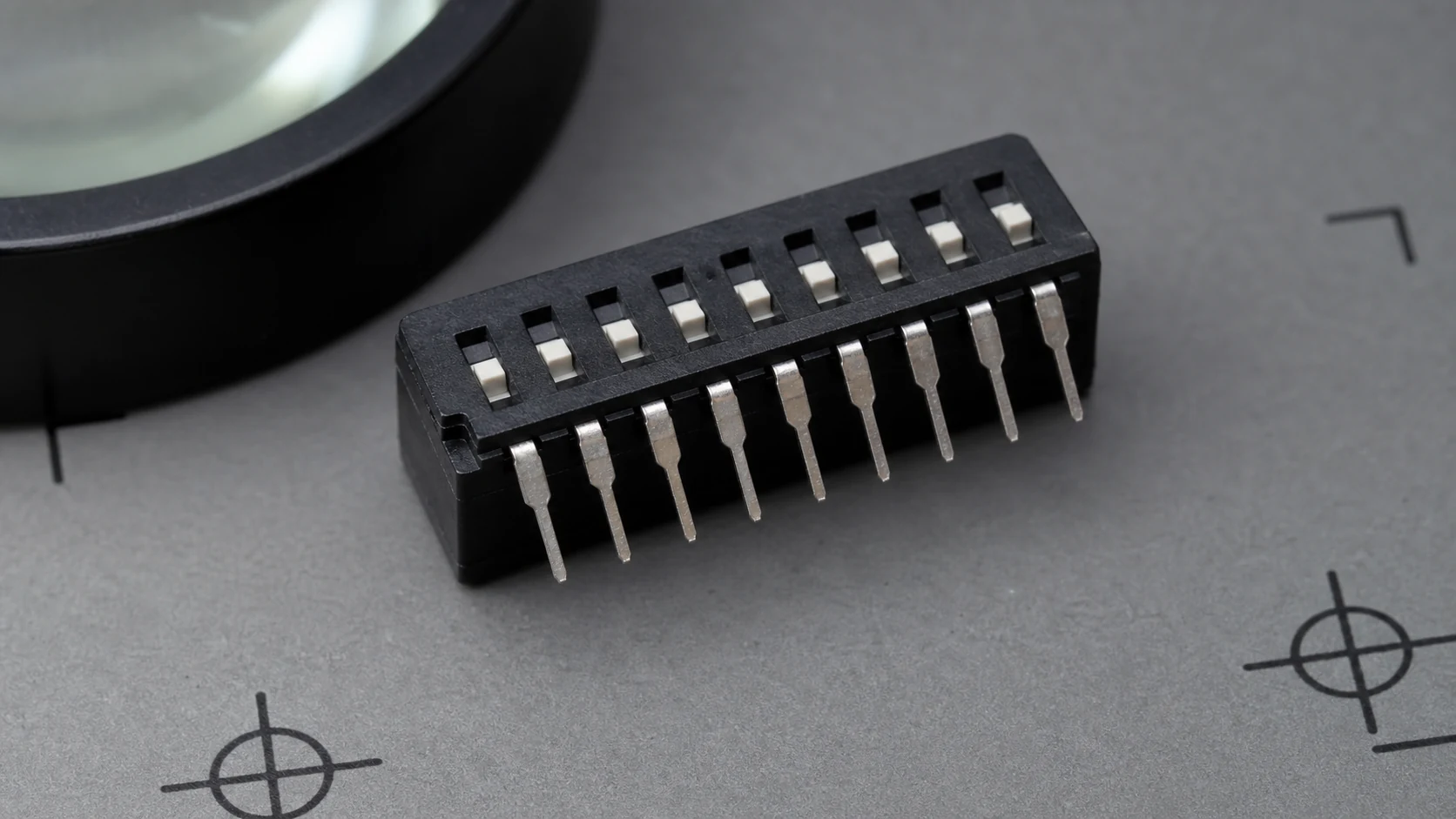

图注：局部返检时重点看针脚、方向缺口和壳体边缘

这里的风险不是审美风险，是装配风险。工业品采购拿图问供应商时，经常不是问“好不好看”，而是问“这个脚位是不是我板子上的那个版本”。如果图片把底部针脚修成一条暗线，客服后面只能回到规格书、样品图或补拍图里解释。图本来该帮客服少说两句，结果反而制造新问题。

可以参考客服最怕工业电源适配器图修得太干净那篇的判断：工业小件里，接口、标签、孔位和线材方向都属于售后证据。拨码开关的针脚也是同一类证据。真要修，应该先给针脚和方向缺口建保护区，再清背景。

我会把修图 brief 写得很短：

• 清理背景灰点，统一白底，不改变针脚数量和间距。
• 降低塑料壳非商品反光，保留拨杆凹槽、ON 丝印和数字位。
• 侧面缺口、定位槽、底部针脚边界只增强可读性，不补形。
• 原图看不清丝印或针脚，就退回补拍，不让 AI 补字。

这四句不漂亮，但够用。锦里那边做茶具图时，我也常用这种短句。茶杯看口沿和釉面，工业开关看拨位和针脚；品类不同，逻辑一样：先保住买家会核对的东西，再谈质感。

证据三：丝印不是装饰字，修错一个方向就会变成售后问题

第三个证据是丝印。拨码开关上常见 ON、1、2、3、4 或方向箭头，有些还会在包装贴上写位数、电压、批次或料号。AI 修图最不该碰的就是这些小字。能增强原图可读性，不能重写；看不清，就回设计源文件或补拍。

内部复盘里，我把今天这个题和商品图从修好看到保留证据层对照了一遍。那篇讲的是大原则：商品图正在从“好看”转向“可核对”。拨码开关把这个原则压到极小尺寸上。小字、小槽、小针脚，任何一个被修顺，都会让采购和客服失去一个确认点。

举个假设场景，不当作真实案例：同一张 4 位拨码开关图，外壳被修得很干净，ON 字样却被 AI 补成了模糊白块；买家收到货后发现方向与板子上的标注相反。这个争议很难靠一句“图片仅供参考”解决，因为商品图本来就展示了方向证据。更稳的做法，是在修图前把丝印区锁住，修后逐项对照原图。

如果你用 Photoshop 25.4 收尾，可以把丝印和针脚放在独立检查图层里。图叮负责清理低风险区域，Photoshop 负责最后看边缘、锐度和局部对比。不要把两个工具的责任混在一起。图叮不是替规格书编答案的工具，它更适合在边界明确后帮你把画面收干净。

我的取舍：A 路径做封面，B 路径做详情

这篇是选择题，不是二选一吵架。A 路径是外壳洁净：适合列表页封面、白底主图、同系列 SKU 的视觉统一。B 路径是证据优先：适合详情页局部、采购询盘图、客服答疑图和规格确认图。两个路径都要有，但顺序不能反。

我建议先做 B，再做 A。先把拨位、针脚、丝印、方向缺口和包装型号贴保住；确认没丢证据后，再去清背景、压反光、统一色温。这样产出的图可能没有一开始那么“广告感”，但更像一张能成交的工业品图。

你也可以照着做：拿一张拨码开关原图，先圈 5 个锁区，再写 4 句 brief，再交给图叮跑第一轮。修完不要急着发，先问自己：拨位有没有变，针脚有没有少，ON 丝印有没有被补写，方向缺口有没有被修圆。四个问题都过，再谈外壳是不是足够干净。

所以这类工业小件的修图标准，不是把黑色塑料块修得多亮，而是让图里的每个可核对证据都还站得住。外壳干净只是第一眼，拨位、针脚和丝印才是能减少返工的那一眼。
