工业安全搭扣锁商品图工作流：孔数、铰链缝和挂牌怎么分流

做完这 5 步，你应该得到一组能上详情页的安全搭扣锁图：背景干净，金属不脏，孔数、铰链缝、锁梁开口和警示挂牌仍然说得清。工业安全件和普通五金不一样。普通锁扣图修得亮一点，买家可能只觉得更好看；安全搭扣锁一旦把孔修少、把挂牌位置修乱，采购和现场维护人员会直接怀疑型号。

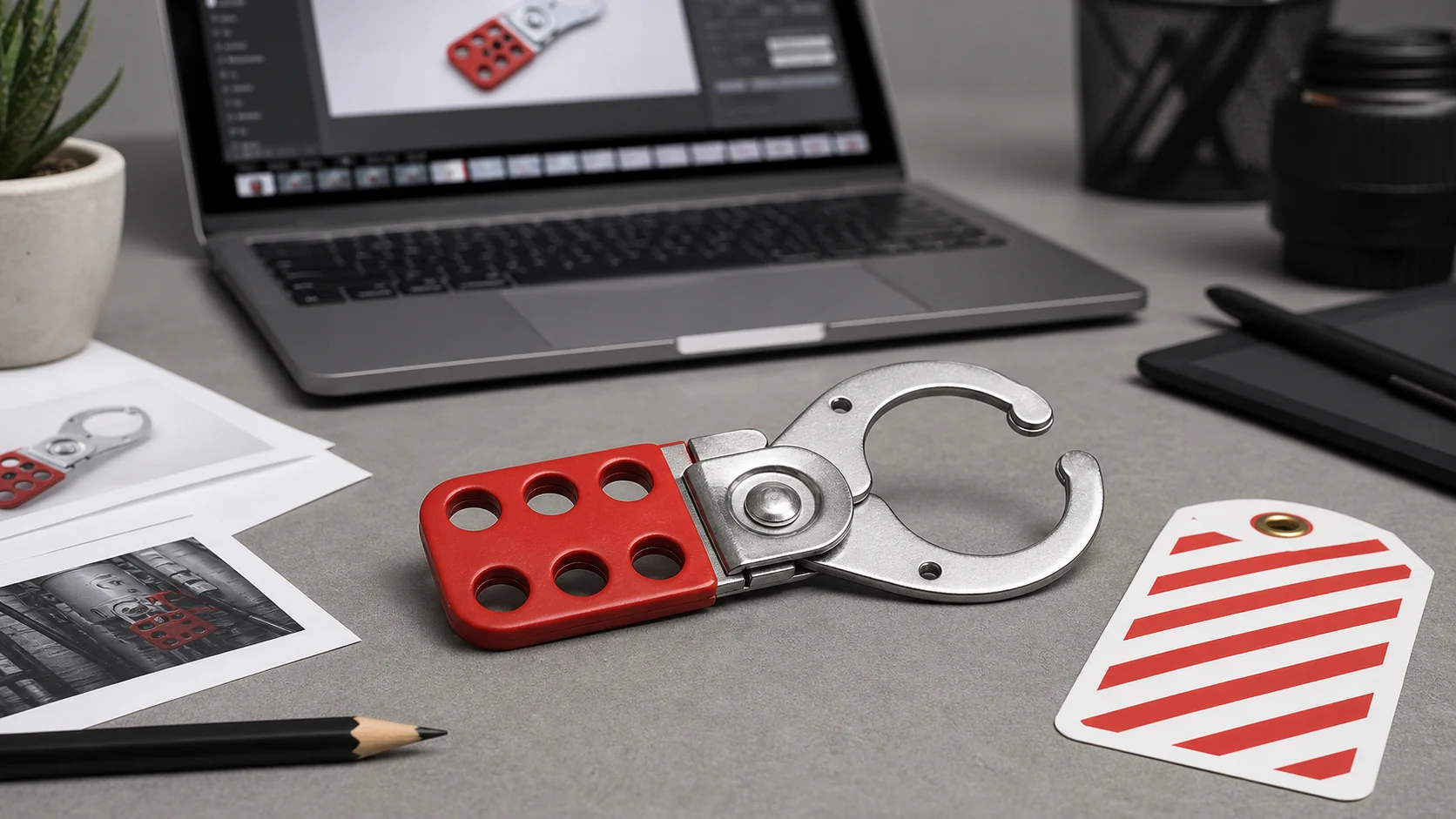

图注：孔数铰链和挂牌要一起保留

这篇写给两类人：一类是做工业品店铺的运营，一类是接外包修图的同事。内部复盘里，2026 年 5 月成都高新区一个远程修图组曾把同一套安全搭扣锁拆成 3 张主图、2 张局部图来过稿。不是为了显得复杂，而是因为这类产品的证据点很硬：孔数、孔距、铰链缝、锁梁开口、挂牌文字，少一个都可能变成售后沟通。

如果你已经读过工业安全挂锁套装图工作流，可以把本文理解成搭扣锁版本。挂锁重点在锁梁、钥匙编号和挂牌；搭扣锁多了多人上锁孔位和铰链结构，处理顺序要换。

Step 1：先把孔数和锁梁开口单独圈出来

第一步不要急着调色。先在原图上做一层标注，把 4 类区域圈出来：孔数区、锁梁开口区、铰链区、挂牌区。团队实际经验里，工业品修图最容易出错的地方不是背景，而是把“看起来像污点”的结构边缘修平。搭扣锁的孔边、铆钉边、铰链缝都有这种风险。

孔数尤其要单独看。常见安全搭扣锁会有 4 孔、6 孔或多孔款，图里孔位一旦被高光遮住，AI 很容易把它当成金属反光补成一整片。这里不要让图叮直接自由清理。先把孔数写进修图备注，例如“6 孔必须全部可见，孔内阴影可减噪，孔边不重绘”。

锁梁开口也要拆出来看。它决定这件产品能不能扣住阀门、断路器或现场挂牌点。画面里如果只剩一个漂亮的 U 形金属弧，读者看不出开口方向和闭合关系，这张图就只是五金海报，不是安全件商品图。

Step 2：把能清理的污点交给图叮，不碰结构边

第二步才做清理。可以交给图叮处理的区域有 3 类：桌面灰尘、背景压痕、金属大面上的轻微脏点。这里的原则很简单，远离结构边。孔边 3 毫米以内、铰链缝两侧、挂牌边缘、刻印附近，都不要让 AI 自动补纹理。

自制对比图可以这样描述：左边是原图，桌面有灰；中间是错误处理，孔边被修成椭圆；右边是正确处理，只清掉桌面灰尘，孔内阴影还在。这个对比比一长串规则有用。它能让外包同事明白，搭扣锁不是越亮越好，证据边界比金属质感更重要。

如果原图同时有挂牌和锁体，挂牌不要被背景清理带走。警示挂牌通常有红、黄、白等强色块，边缘一旦被磨平，后面详情页做局部放大时会显得像假贴图。可以参考工业安全开箱刀外包标注那类写法，把“可修区”和“锁定区”分开交付，而不是只写“整体修干净”。

Step 3：对铰链缝和锁孔做局部保护

第三步做局部保护。铰链缝不是污线，锁孔内壁不是黑点。团队实际经验里，远程修图交接会把这类位置单独列成“保留结构”。如果你用图叮做局部重绘，遮罩只盖背景和大面划痕，不盖铰链缝；如果用 Photoshop 做后期，修复画笔不要跨过孔边。

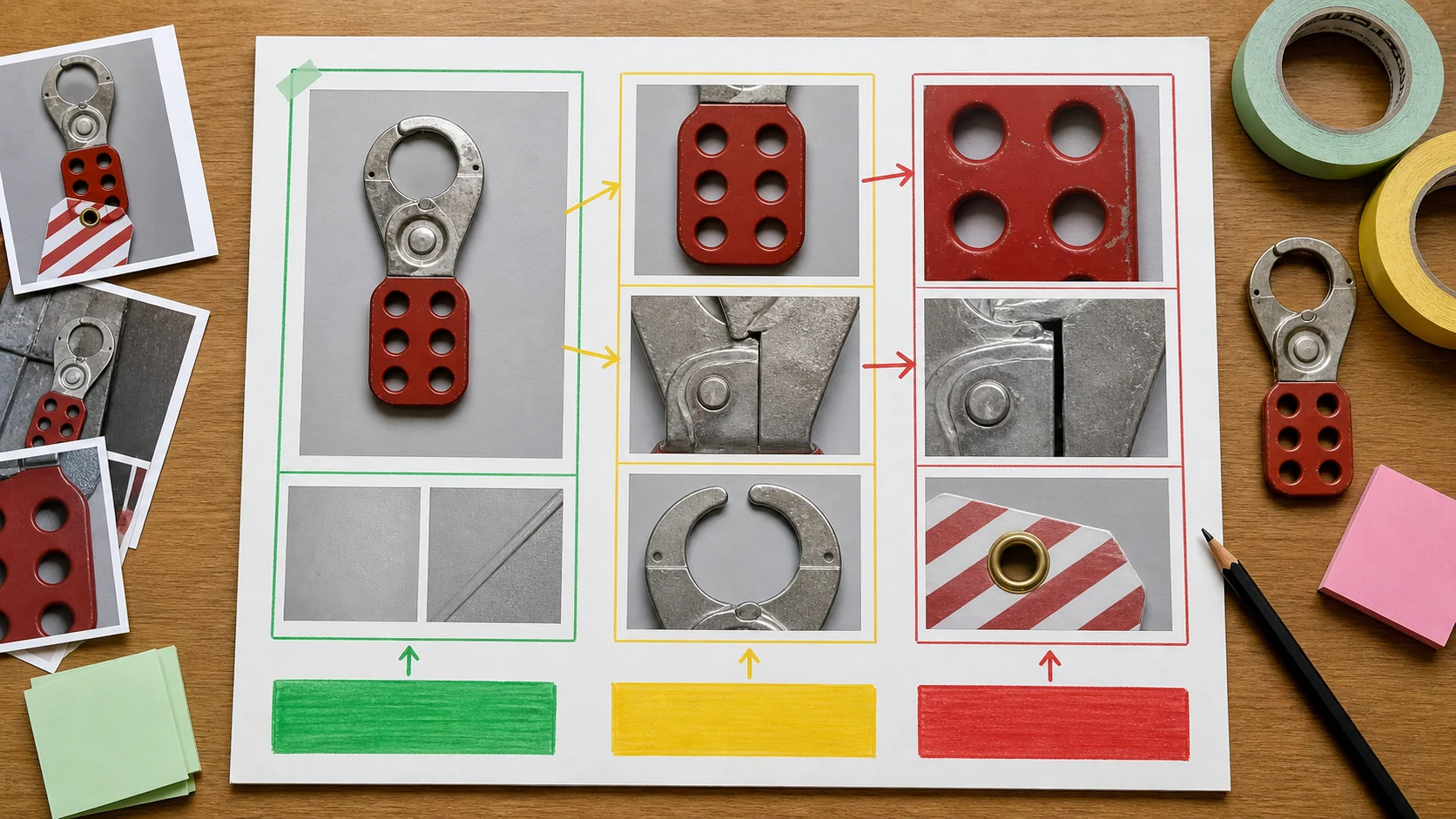

图注：分区标记避免把结构当污点

这里有一个判断方法：放大到 200% 看孔边是否还保留厚度。如果孔边从有厚度的金属壁变成一条平滑高光线，说明修过头了。不要用“看起来更高级”说服自己。安全搭扣锁的采购看的是能不能多人上锁、能不能穿过现场锁点、挂牌会不会挡住孔位。

锁孔内部的阴影也要保留一点。全白的孔看起来干净，但像塑料冲孔玩具；有轻微内壁阴影，反而能说明孔是真实打穿的。这个细节和继电器商品图交接里“针脚方向不能被修顺”是同一类问题：结构要可读，不是只要好看。

Step 4：遇到挂牌文字和角度缺失就退回补拍

第四步判断是否退回补拍。挂牌文字看不清、警示色偏严重、锁梁开口被手遮住、孔数缺 1 个以上，这些都不要靠生成补全。内部复盘里，2026 年 5 月那组安全件图有 12 张原片，其中 2 张因为挂牌反光和锁梁开口重叠，直接退回补拍。这个数字不是行业标准，只说明一个朴素判断：证据缺失时，修图不是万能胶。

补拍要求可以写得很具体：正面 1 张，45 度角 1 张，孔位局部 1 张，挂牌与锁体同框 1 张。每张都要避免警示文字被手指或包装袋压住。如果对方只能补一张，优先补“孔位 + 锁梁开口 + 挂牌”同框图，因为它最能解释商品用途。

不要编一个不存在的挂牌文字，也不要把模糊编号“猜”成清楚编号。工业安全件的编号、警示语、适配范围，属于事实字段。图叮可以帮你清理边缘、统一亮度、压住背景干扰；事实字段不完整，就回到拍摄环节。

Step 5：出图前用 4 个证据点复核

第五步交付复核。不要只看缩略图漂亮不漂亮。按 4 个证据点走一遍：孔数是否完整，铰链缝是否还在，锁梁开口方向是否清楚，挂牌版式是否可信。四项都过，再导出主图和详情页局部图。

我建议把复核结果写成一句短备注，贴在交付单里：孔数已核、铰链缝保留、锁梁开口清楚、挂牌未重绘。版本号可以简单写到 v1.0，不用做得像大公司流程。关键是以后返工时能追溯：到底是原图缺证据，还是修图把证据修没了。

验证方法也很直接：把最终图缩到手机详情页首屏大小，再放大到 200% 看孔边和挂牌。如果小图能看出产品是安全搭扣锁，大图没有把孔数和铰链修假，这一轮就可以进入图片任务。下一步再考虑首图风格、详情页拆图和局部放大，不要反过来让视觉风格压过安全证据。
