一张网线测试仪商品图怎么拆：1-8 指示灯、RJ45 口和寻线探头别被 AI 修假

先把这张网线测试仪商品图当成一张标注地图看。

不是整机轮廓一块。至少要分成四块：1-8 指示灯区、RJ45 主/远端接口区、寻线探头与开关键区、电池盖和包装型号区。

团队实际经验里，弱电类工具图最容易被修坏的地方，往往不是背景脏，也不是机身有灰。是小到 2 毫米左右的灯位、接口缺口、印刷序号。AI 把它们抹平，图会更干净，但采购、弱电师傅、售后客服能用来判断规格的证据少了。

如果你之前只按“外壳干净、边缘锐利、阴影统一”返检，可以先读一篇更通用的工业品 B2B 商品图采购决策清单。这篇只拆网线测试仪这一张图，颗粒更小。

图 1：整机不是主体，指示灯序列才是第一层证据

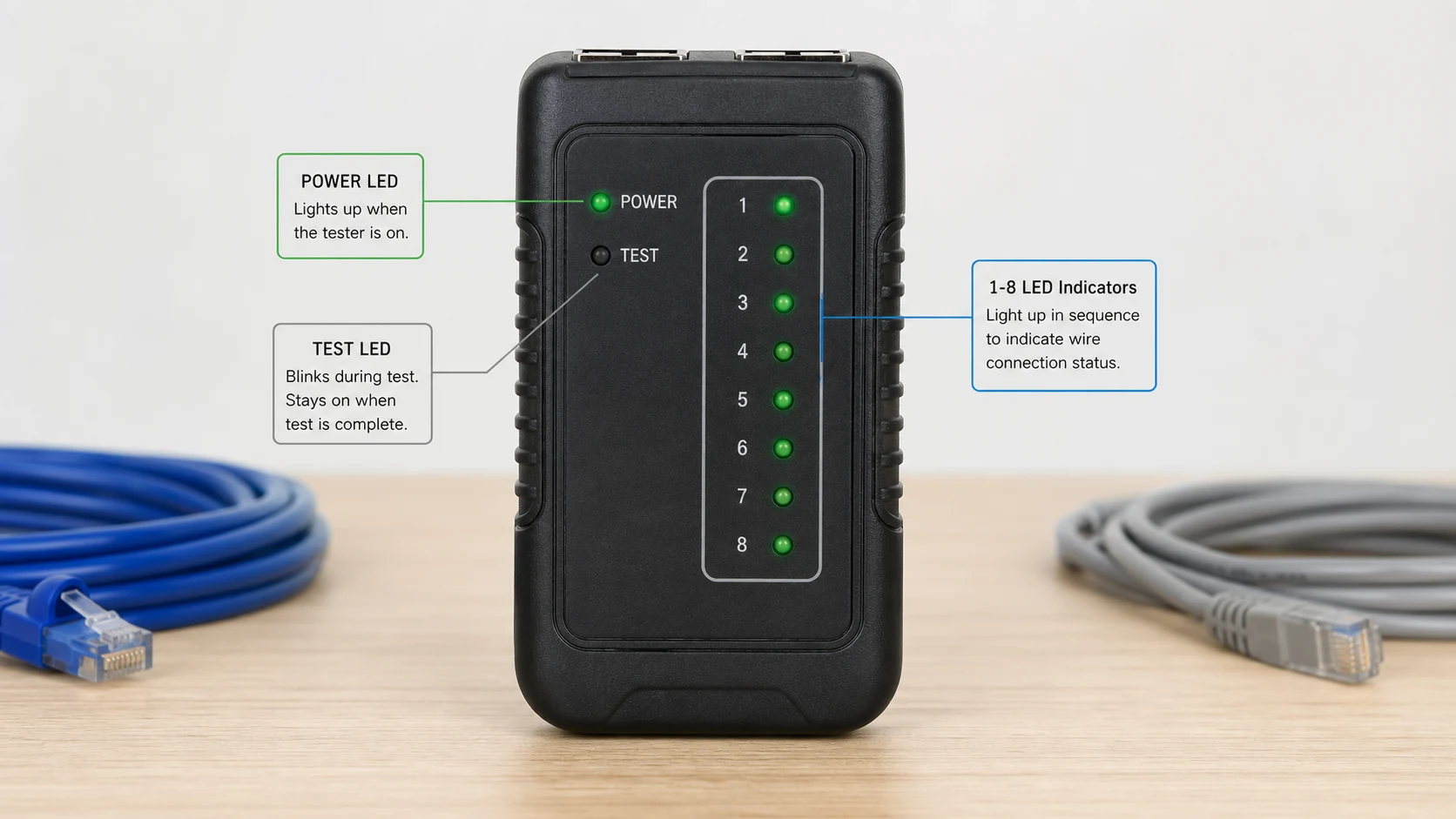

图注：1-8 指示灯序列要先单独返检

网线测试仪的主机通常会把 1-8 号灯排成一列，部分型号还会有 G、S、POWER 或 TEST 之类的附加标识。商品图里这些小字不一定要放大到能替代说明书，但至少要保持顺序、间距和亮灭状态不乱。

返检时先看三件事。

• 1 到 8 的数字是否还在同一条垂直基线上。
• 灯孔有没有被磨成一条连续的亮带。
• 机身丝印是否被 AI 当成污点擦掉。

Z-09 式判断很简单：灯位没了，图就不再是网线测试仪图，只剩一个黑色塑料盒。

内部复盘里，我们会把这一块单独截出来看。原因不复杂：弱电师傅买这种工具，不是为了看外壳质感。他要知道这台机器能不能快速判断 1-8 芯的通断、错序、短路。商品图如果把序号修糊，售前解释成本会立刻上升。

这类细节的处理，和普通商品图上线前的检查逻辑一致，可以对照商品图上线前质检清单里的“文字、接口、结构件”三类检查，但网线测试仪要把“接口和丝印”优先级再往前提。

图 2：RJ45 接口要看缺口、针脚阴影和远端模块

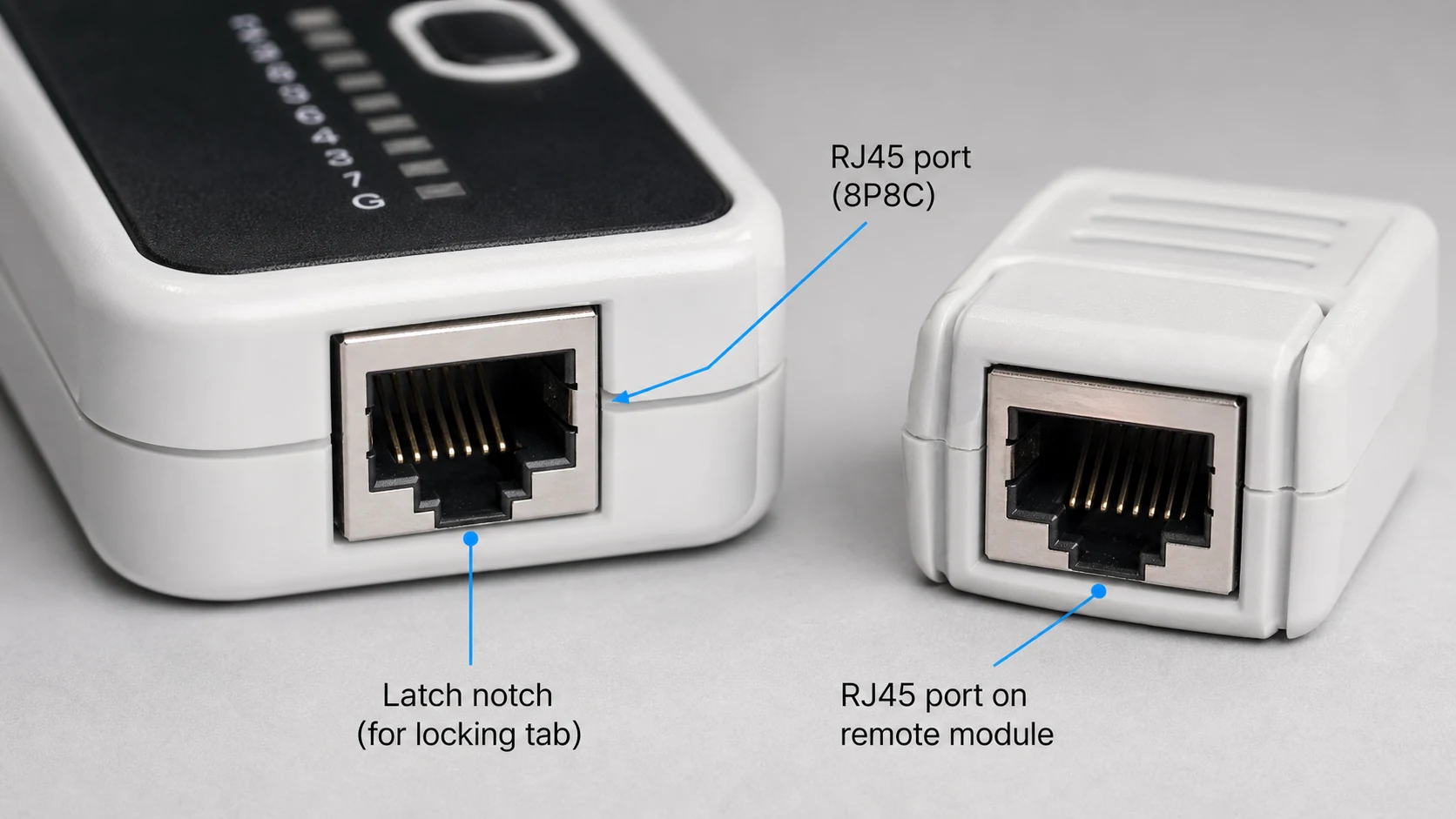

图注：RJ45 缺口和针脚阴影不能被抹黑

第二块看接口。

RJ45 口不是一个黑洞。它有卡扣缺口、针脚槽位、接口边缘厚度。远端模块如果同框出现，还要看它是不是和主机接口方向一致。

AI 修图常见问题有三类。

• 把接口内部阴影补成纯黑，针脚槽位看不出来。
• 把卡扣缺口修圆，像普通 USB 口。
• 把远端模块的接口方向镜像，导致主机和远端看起来不是同一套。

公开产品页和说明书通常都会把 RJ45、RJ11、BNC 等接口分开标注。本文不代替具体型号说明书，只给修图返检方法：凡是能决定适配线材的接口，都不能被当成“暗部噪点”统一降噪。

这里适合用局部保护，而不是整图一键磨皮。图叮里可以先把 RJ45 口和远端模块框出来，要求只清背景灰和外壳脏点，不改接口结构。如果要进一步做局部重绘，提示词要写清楚“保留 RJ45 口针脚槽、卡扣缺口和远端模块方向”。

这类工作流和工业条码扫描器的窗口、扳机、底座标签返检很像：都是黑色工具外壳，但真正决定采购信任的，是窗口、接口和标签这些小结构。

图 3：寻线探头别被修成普通笔形配件

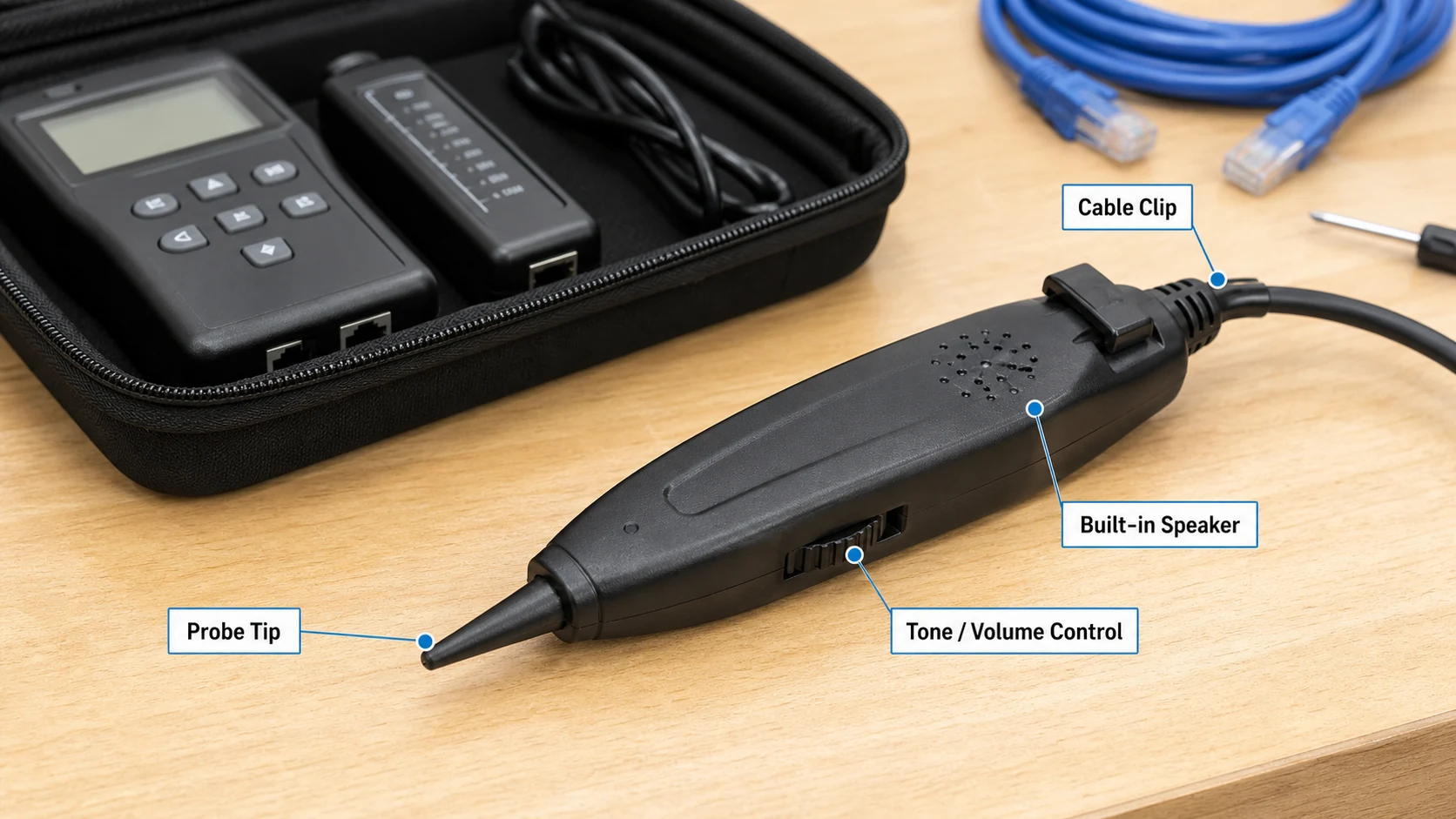

图注：探针开关和扬声孔决定寻线可信度

第三块看寻线探头。

有些套装会把主机、远端模块、寻线探头、鳄鱼夹或耳机线放在同一张图里。探头看着像一支笔，AI 很容易把它修得更圆、更亮、更像装饰配件。

问题在于，寻线探头上通常有开关、音量旋钮、探针头、指示灯、扬声孔。每一个都在告诉买家：这不是随便附送的塑料棒，而是能沿线查找、听音判断的工具。

返检这一块，不要只问“探头有没有清楚”。要问四个更硬的点。

• 探针头尖端有没有被修钝。
• 开关档位有没有被抹掉。
• 扬声孔或蜂鸣孔有没有被当成脏点清掉。
• 线夹、耳机孔、挂绳孔如果出现，是否还在正确位置。

团队实际经验：黑色工具配件图如果只追求“干净”，探头这类细长物最容易被 AI 拉直、补圆、抹孔。图看上去更高级，售后收到的问题更低级：买家问“这个是不是只有测线，没有寻线”。

所以，探头区的处理标准应该是“结构完整优先，质感排后”。背景可以净。反光可以压。孔位、档位、尖端不能消失。

图 4：电池盖、型号贴和包装别当成边角料

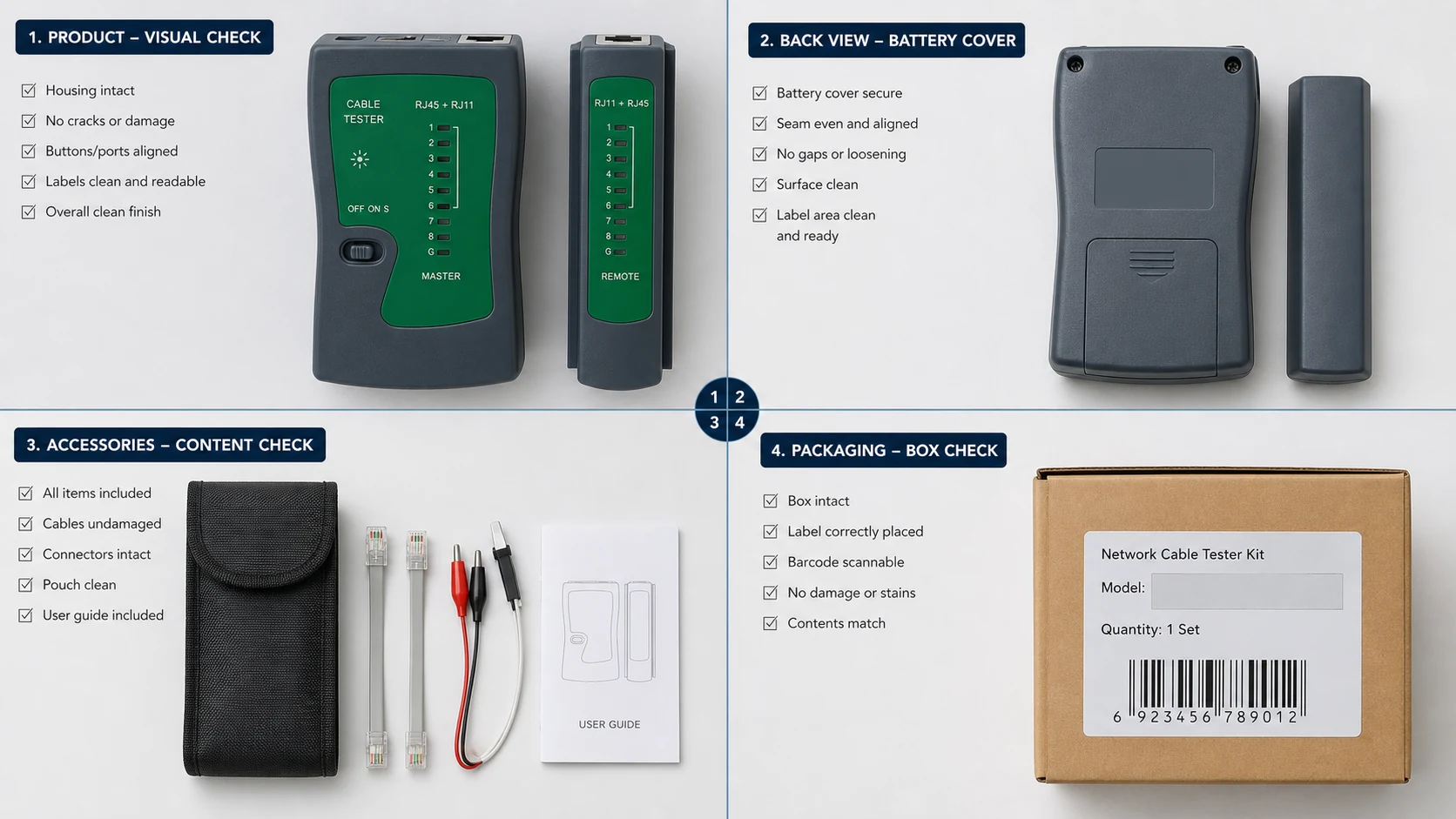

图注：电池盖型号贴和包装要同框返检

最后看背面和包装。

很多网线测试仪使用 9V 电池，也有 USB-C 供电或纽扣电池版本。商品图如果出现电池盖、螺丝孔、卡扣、型号贴、包装盒侧标，就要保留这些信息。它们决定用户是否理解供电方式、套装版本和收纳内容。

这里有一个常见坑：运营只让修主图，修图师就把包装盒侧面的型号、条码、版本贴修淡。结果详情页里写的是“带寻线功能套装”，主图侧标却看不清，客服又要截图解释。

按 2026-05-19 这次队列选题的内部复盘口径，这类工业品图可以用一张 2x2 返检板过稿：

区域	必看细节	不能修成什么
指示灯区	1-8 序号、灯孔间距、POWER/TEST 标识	连续亮带、无序小点
接口区	RJ45 缺口、针脚槽、远端模块方向	纯黑孔、USB 口形状
探头区	探针、开关、扬声孔、线夹	普通笔形配件
包装区	型号贴、电池盖、条码、套装清单	空白侧标、无版本信息

这张表不需要放进详情页，但应该放进返检流程。外包交付时，运营只看整图会漏；按区域看，漏项会少很多。

这张图该怎么给图叮下指令

不要写“让产品更高级”“清理瑕疵”“提升质感”。这些词太大，容易把证据修掉。

建议拆成三条指令。

第一条，锁结构：“保留网线测试仪 1-8 指示灯序号、RJ45 接口缺口、远端模块方向、寻线探头开关和电池盖缝线。”

第二条，清环境：“清理背景灰尘、桌面杂点和外壳轻微指纹，不改变任何文字、接口、孔位。”

第三条，返检：“输出后重点检查指示灯序列、接口形状、探头孔位、包装型号贴是否仍可辨认。”

如果图里有多张角度图，先修主视图，再修接口特写，不要反过来。主视图负责判断套装是否完整；接口特写负责判断结构是否可信。两张图的任务不同。

视觉化术语表

圆点：指示灯。要保留数量、序号、间距。

矩形缺口：RJ45 接口。要保留卡扣方向和内部槽位。

细长三角：寻线探头。要保留尖端、开关、扬声孔。

灰色标签：型号贴和包装侧标。要保留文字块位置，不要抹成空白。

虚线框：需要局部保护的区域。看到虚线框，就意味着“只清周边，不改结构”。

这张网线测试仪图的返检结论也很短：背景可以变干净，外壳可以变利落，1-8 指示灯、RJ45 口、寻线探头和型号贴不能变聪明。
