工业数显表商品图拆解：屏幕、单位和端子别被修成装饰

先看这张图。工业数显表的商品图不是一个黑色小方块加一块发光屏，它至少有 5 个节点：数码屏、单位区、量程或型号贴、接线端子、开孔和卡扣。今天这篇我按一张主图来拆，边拆边画。语气会软一点，但结论很硬：这类图可以修干净，不能修得像一张没有电气责任的装饰照。

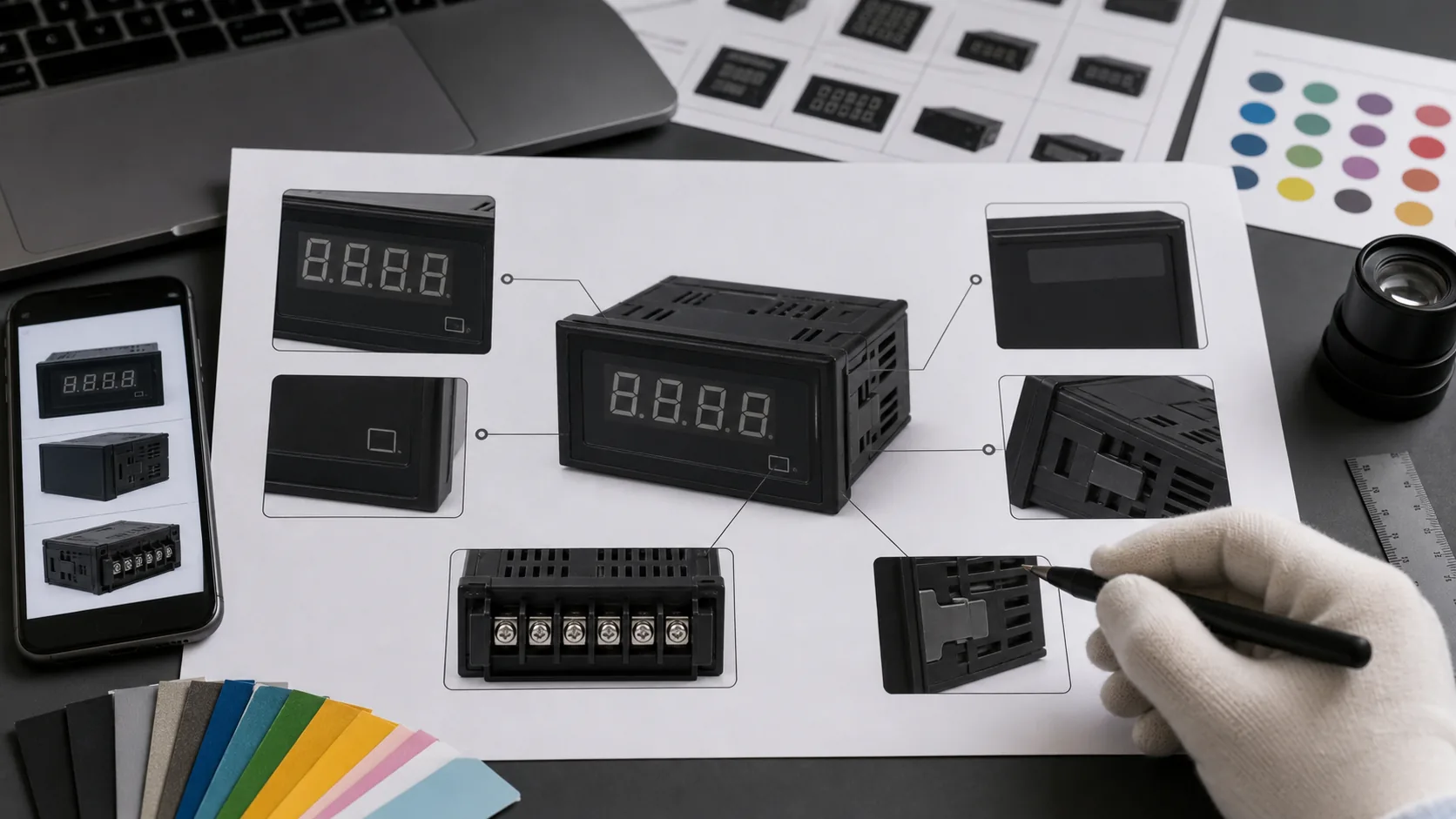

图注：先把数显表主图拆成 5 个证据节点。

本轮只读索引里，我看到了 1219 个已发布 slug、1569 个近 30 天素材 slug。相邻题已经覆盖急停按钮、面板指示灯、断路器、继电器和线号管，但没有单篇围绕工业数显表的屏幕读数、单位、端子和开孔边界做图解。这个缺口很窄，刚好适合拆图讲。来源是本地队列复盘，不是市场报告；我不会把它包装成行业大数据。

图一：屏幕不是亮起来就算完成

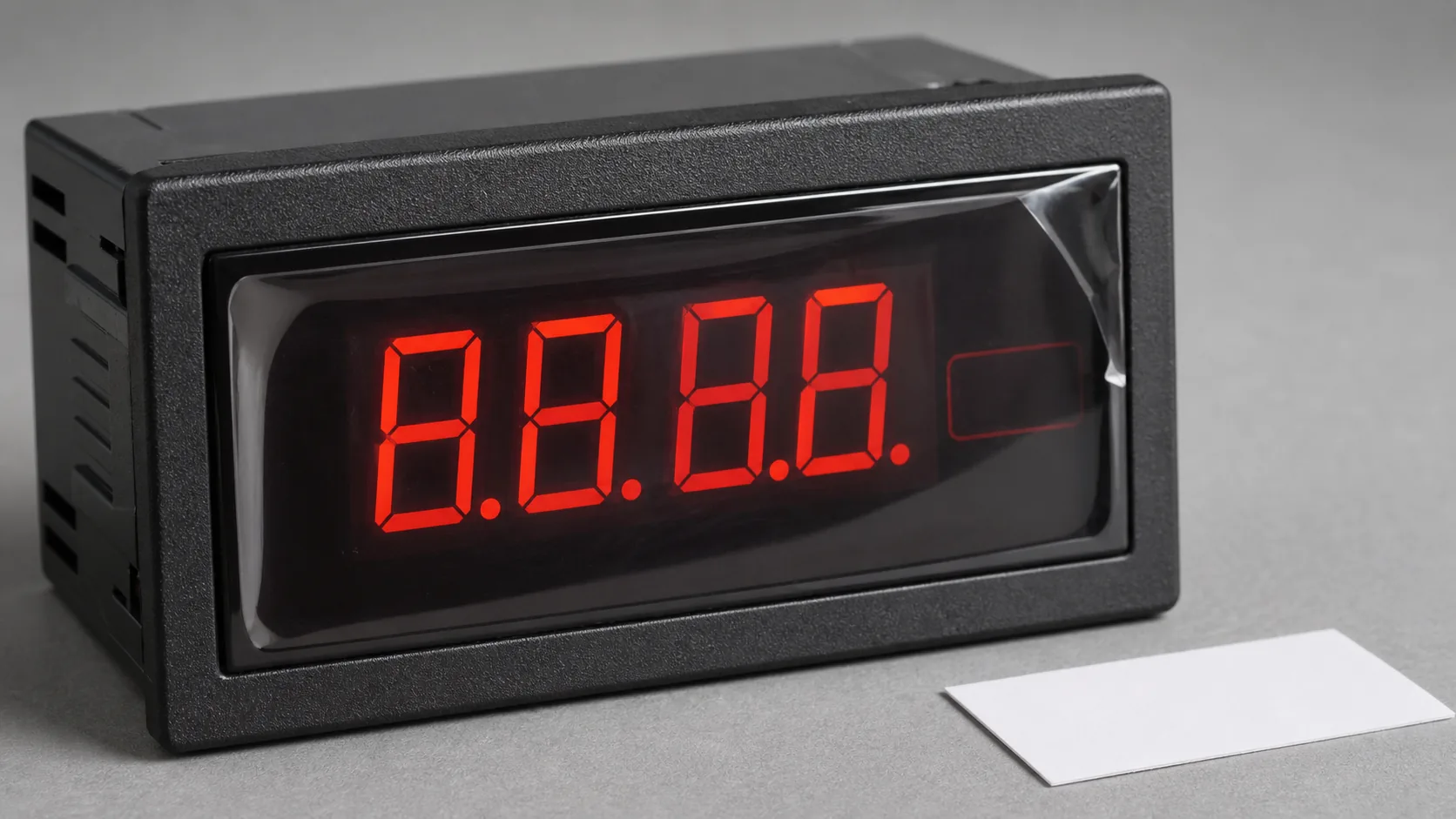

图注：屏幕区要同时看数字笔画、单位区和保护膜反光。

数显表最吸引眼睛的是屏幕。很多修图会先把黑色面板压得更深，再把红色或绿色数码管提亮。小图确实更精神，像一块刚拆封的电子表。问题也在这里：屏幕读数不能被当成氛围灯。

我会把屏幕拆成三层。第一层是数字笔画，七段码的横竖要保留断点和亮度差，不要被 AI 补成圆润字体。第二层是单位区，比如 V、A、Hz、℃、rpm 这类位置，不能因为太小就磨成一个光点。第三层是保护膜反光，轻微反光可以清理，但不能把屏幕边框修到像整块玻璃贴图。

一个很实用的判断是：缩到 375px 手机预览后，买家至少还能分辨这是一块测电压、测电流、测温度还是计数的表。读数本身不一定要承担真实测量值，但单位区和屏幕结构必须像原件。tbh，屏幕修得越梦幻，我越想让它退回重看原图。

图二：量程、型号贴和小字是采购入口

工业数显表有一个反差很强的地方：最小的字，常常承担最大的交易判断。面板上可能有量程、输入信号、供电电压、型号区；包装或侧面贴纸上可能有接线说明和规格段。它们不是为了让图片显得专业，而是给采购、工程师和客服留核对入口。

内部复盘里，我会把这一区分成 protect，而不是 clean。clean 是灰尘、背景边缘、无关反光；protect 是小字位置、单位边界、型号贴外形和标签留白。图叮可以清理污点、压顺反光、统一白底，但不能替原图生成一段看似合理的参数。看不清就是看不清，不能靠模型把它写清。

这里的样本表可以很短：

区域	可以修	必须保留
屏幕外壳	灰点、轻微划痕、背景脏边	面板比例、边框厚度、按键位置
单位和量程	周围噪点、纸面反光	字符位置、单位区边界、型号贴形状
包装标签	压暗过曝、去无关折痕	标签块位置、贴纸外沿、不能补假字

我喜欢这种表，软乎乎地摆在工位上，真到交付关口却能拦住很多乱修。它不复杂，但每一列都能追责。

图三：端子和开孔决定它能不能装

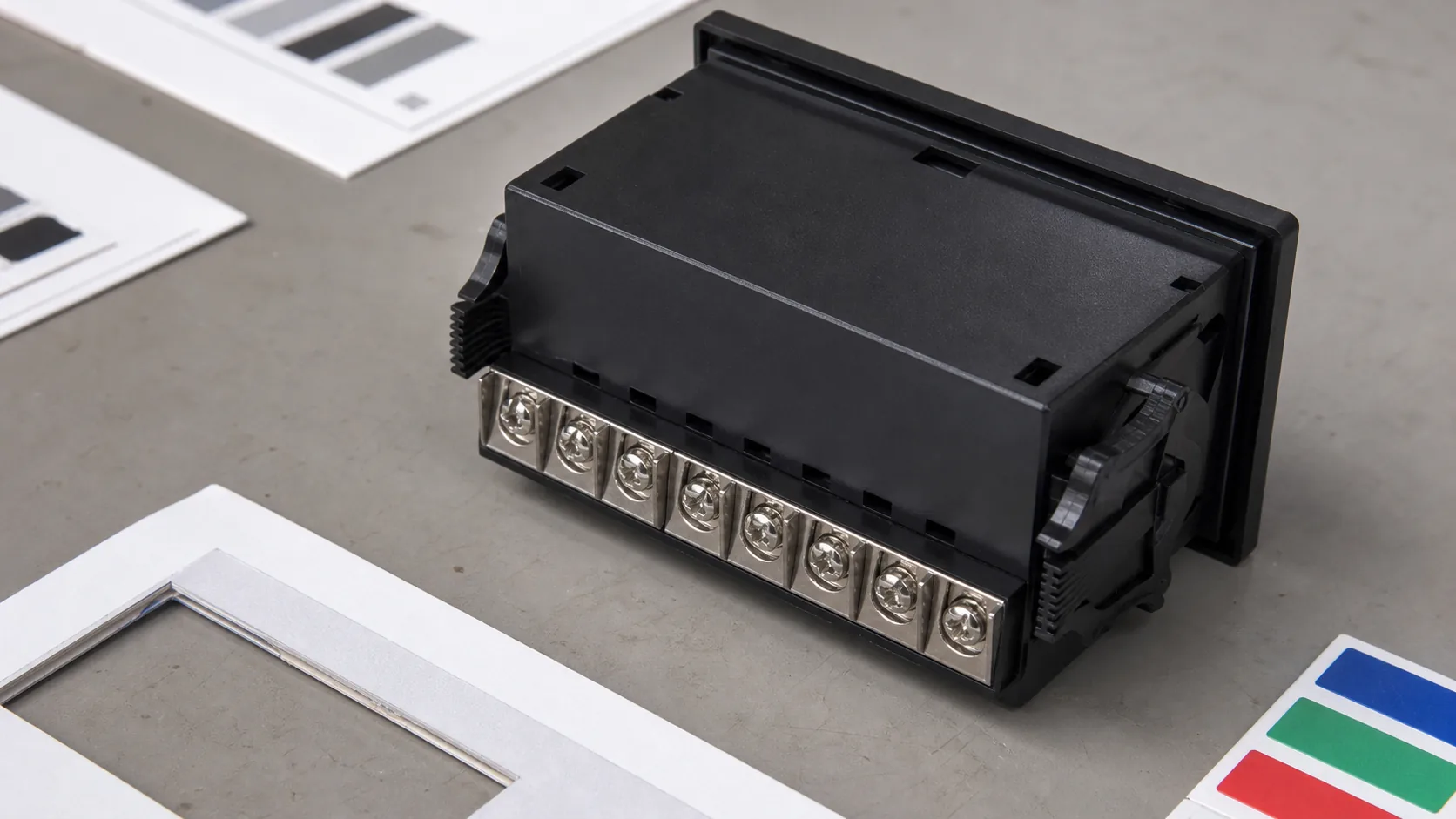

图注：背面端子和面板开孔是安装证据，不是边缘噪声。

如果只看正面，数显表像一件小家电；翻到背面，它马上变回工业件。接线端子、螺丝夹口、插针方向、外壳卡扣、面板开孔边界，这些位置决定它能不能接线、能不能嵌进柜门、能不能替换旧表。

端子最怕两种修法。第一种是统一锐化，把每个金属片都修得很亮，结果螺丝口和夹线槽混在一起。第二种是背景清理过头，把端子之间的暗缝压没，买家看不出极数和排列方向。开孔边界也类似。面板外沿、侧面卡扣和背部台阶如果被修成一条顺滑黑线，安装信息就少了一半。

我的做法是先画四个锁区：屏幕正面、单位标签、背面端子、开孔卡扣。再把其他区域交给修图。这个顺序看起来慢，其实比后面客服补图更省。工业品低客单也不代表低责任，尤其是这种会接电、会进控制柜的小件。

图四：交付前用手机预览重走一遍路径

图注：交付前用手机预览重走屏幕、单位、端子、开孔路径。

最后一张图不是为了好看，是为了复查路径。把修后的数显表图放到手机预览里，按 4 步看一遍。

第一步，看屏幕。数字笔画有没有被重画，单位区是不是还在，屏幕边框有没有被修成不真实的通透玻璃。第二步，看小字和标签。看不清的地方有没有被模型猜字，标签块有没有因为去皱被改形。第三步，看端子。端子极数、螺丝口、插针方向和端子间距还能不能分辨。第四步，看开孔和卡扣。边缘台阶、卡扣突出、外壳厚度和安装方向有没有被磨平。

如果四步里有两步答不上来，这张图就不应该直接进详情页。它可以当活动入口图，但不能当采购证据图。我的结论很直接：工业数显表图先守住屏幕、单位、端子和开孔，再谈黑壳质感。好看的图负责吸引点击，可信的图负责减少追问。

再看开头那张图。你刚走完的主路径其实很短：屏幕负责识别，单位和标签负责确认，端子负责接线，开孔和卡扣负责安装。图叮要做的是把这条路径擦干净，不是把路径重画成另一个商品。
