案例拆解室：一张卫浴龙头详情页，图叮如何拆材质、安装尺寸、出水口和售后证据

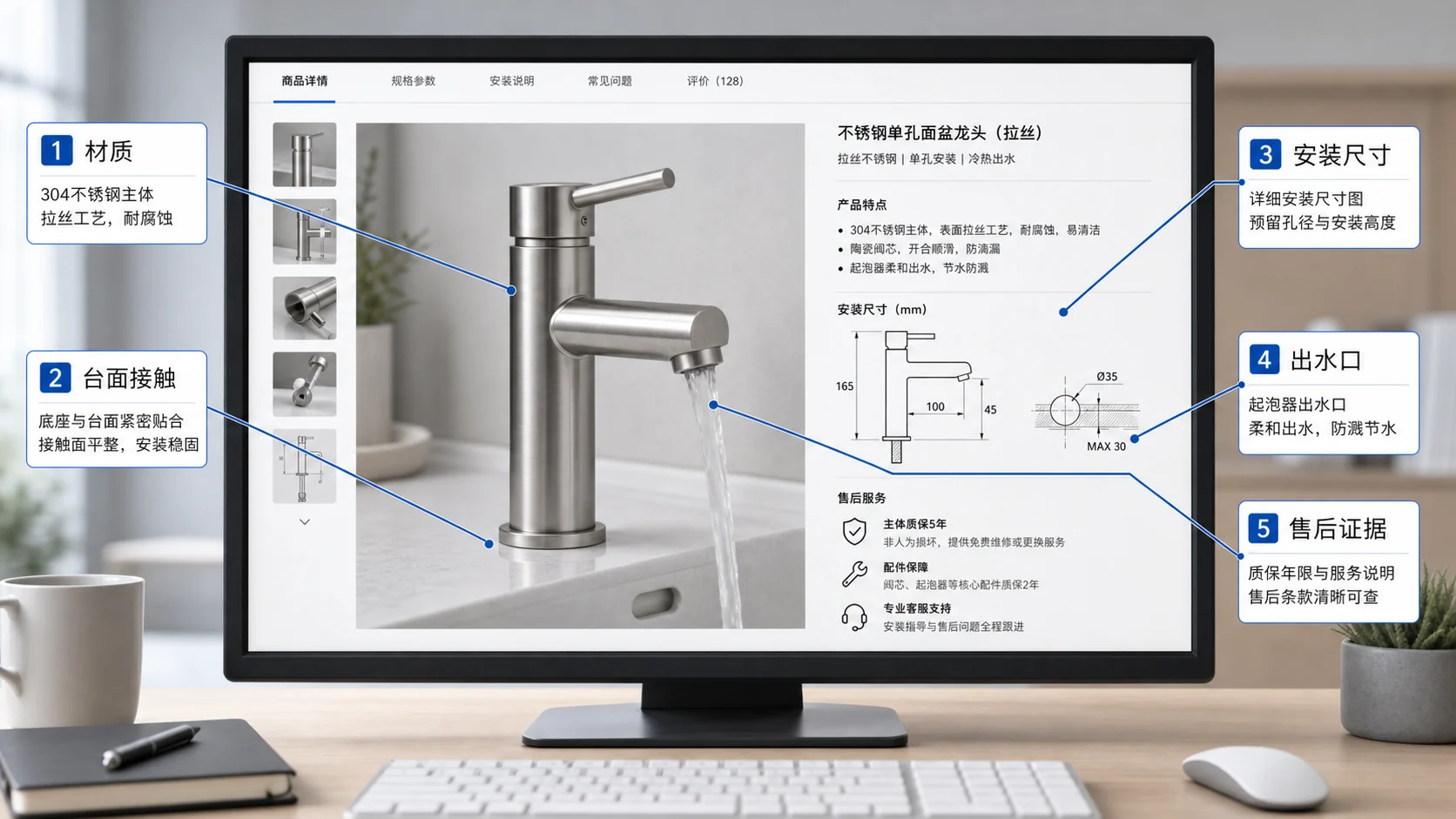

先把骨架图摆出来：一张卫浴龙头详情页，左边是商品事实，右边是买家决策。中间有 5 个证据区：材质、台面接触、安装尺寸、出水口、售后解释。图叮修这类图，不是把不锈钢修得更亮，而是让这 5 个区域在主图、细节图和说明图里保持同一套事实。

图注：五个证据区对应买家判断问题

建材图的风险很硬。一个水龙头底座看起来悬空，客服会被追问能不能装；孔距被画错，安装师傅会退单；出水口角度不清，买家会担心溅水。根据图叮已发布的建材安装场景文章，五金装配图最该守的是接触面和安装位置。这篇只拆一张详情页，看图叮怎么把这些位置逐块压实。

第一块图：先把详情页拆成五个证据区

这张总览图应该像工程验收图，不像宣传海报。左侧放卫浴龙头主图，右侧画 5 条标注线：拉丝金属表面、底座与台面接触线、单孔安装位置、出水口方向、售后说明入口。每条线只对应一个判断问题。

材质区回答“是不是我要的表面处理”。拉丝不锈钢、亮面铬、枪灰电镀，反光状态不同。图叮处理时要先锁住原始材质，不把哑光修成镜面，也不把细窄拉丝磨成一整片灰。这里可以参考建材五金细节图 SOP里对孔位、纹理和安装关系的拆法。

接触区回答“它是不是真的装在台面上”。龙头底座和台面之间要有轻微压痕阴影，不能有黑缝，也不能像漂在台面上。图叮做局部修复时，底座边缘要单独保护，清理灰尘时不能把这圈阴影抹掉。

尺寸区回答“能不能安装”。孔径、底座直径、出水口到台盆中心的距离，要么用参数图承接，要么在详情页里给到可读参照。不要把尺寸数字做成装饰字。数字是证据，不是排版元素。

出水口区回答“用起来会不会溅”。买家看的是出水口角度、起泡器位置、把手开合方向。图叮修图时可以清理水渍和拍摄噪点，但不能把出水口内缘修糊。售后区回答“出问题怎么解释”。包装清单、配件包、安装说明书、防伪或批号，至少要有一张图能接住客服问题。

第二块图：材质不要靠变亮证明高级

卫浴龙头常见错误是把金属统一拉亮。亮面确实吸引眼睛，但建材买家会放大看表面处理。真实项目脱敏记录里，一组 18 张五金图最容易被质疑的不是背景，而是同款产品在主图和细节图里出现两种金属色。一个偏冷银，一个偏暖灰，客服无法解释。

图叮修这块时，建议把材质拆成 3 个检查点：反光边、拉丝方向、污点处理。

反光边要窄。龙头弯管上那条高光如果被拉成宽白带，金属会像塑料喷银。拉丝方向要连续。横向拉丝不能在弯管转折处突然变成竖纹。污点可以去，但只去拍摄污点，不去掉加工纹理。加工纹理是商品特征。

图注：金属纹理验收要保留加工事实

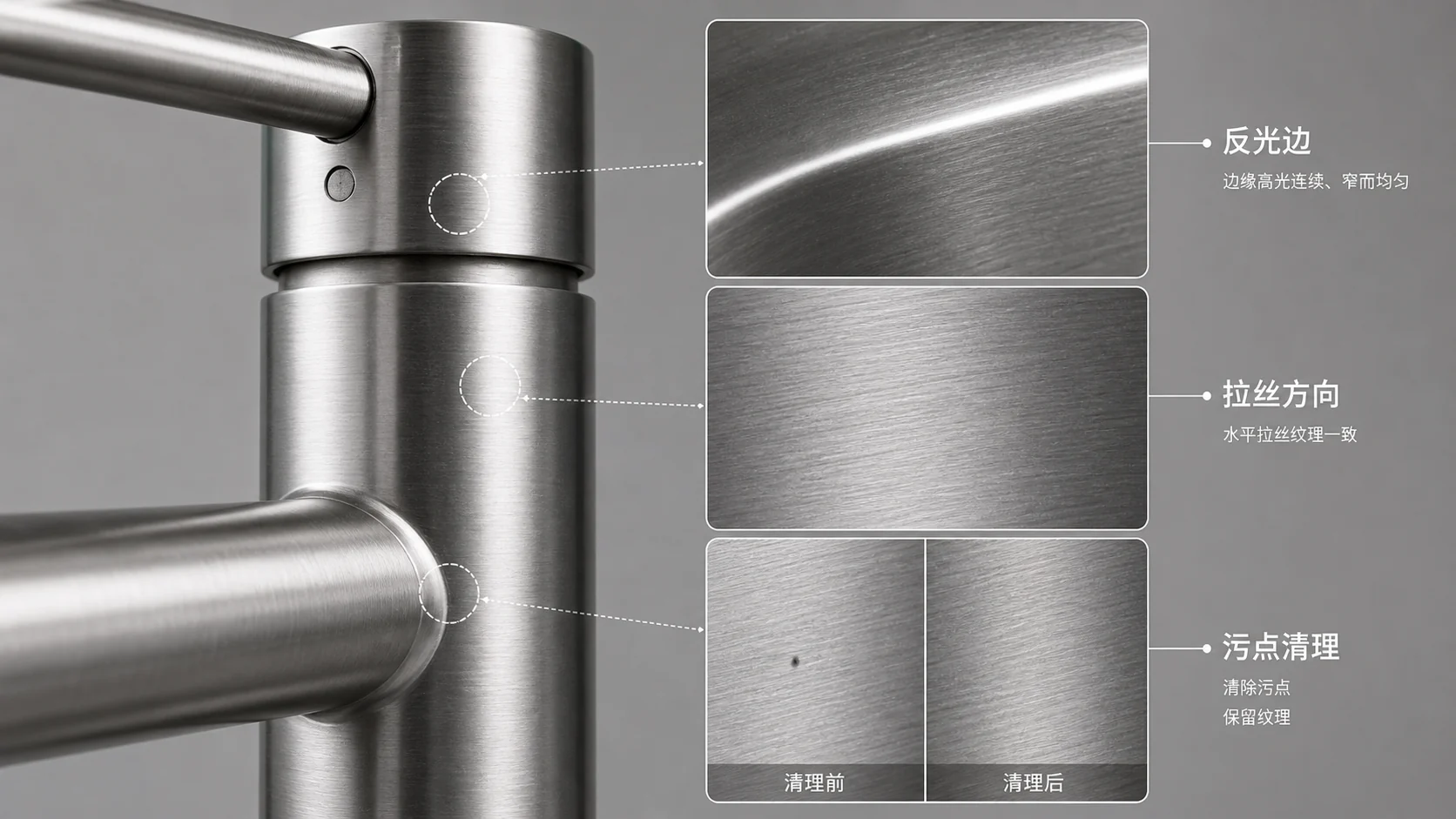

这张配图应做成局部放大对照：左边是完整龙头，右边框出 3 个局部。每个局部旁边只写一句验收词，比如“反光边不压住拉丝”“底座圆角保留微阴影”“把手转轴不磨平”。这类词可以直接进入图叮任务说明，减少“修高级一点”这种无效要求。

如果团队做过电商视觉验收指标，这里可以把“关键细节锐度”和“材质一致性”合并看。建材图不是要每个像素都锐，而是关键证据区不能因为降噪、磨皮、补光被抹掉。

第三块图：安装尺寸要和台面关系一起看

水龙头详情页最怕尺寸图和场景图各说各话。尺寸图写单孔安装，场景图却像双孔底座；参数表写台面开孔 35 毫米，图片里底座比例看起来只有硬币大小。这种错不一定马上被平台拦截，但会把询盘变成反复确认。

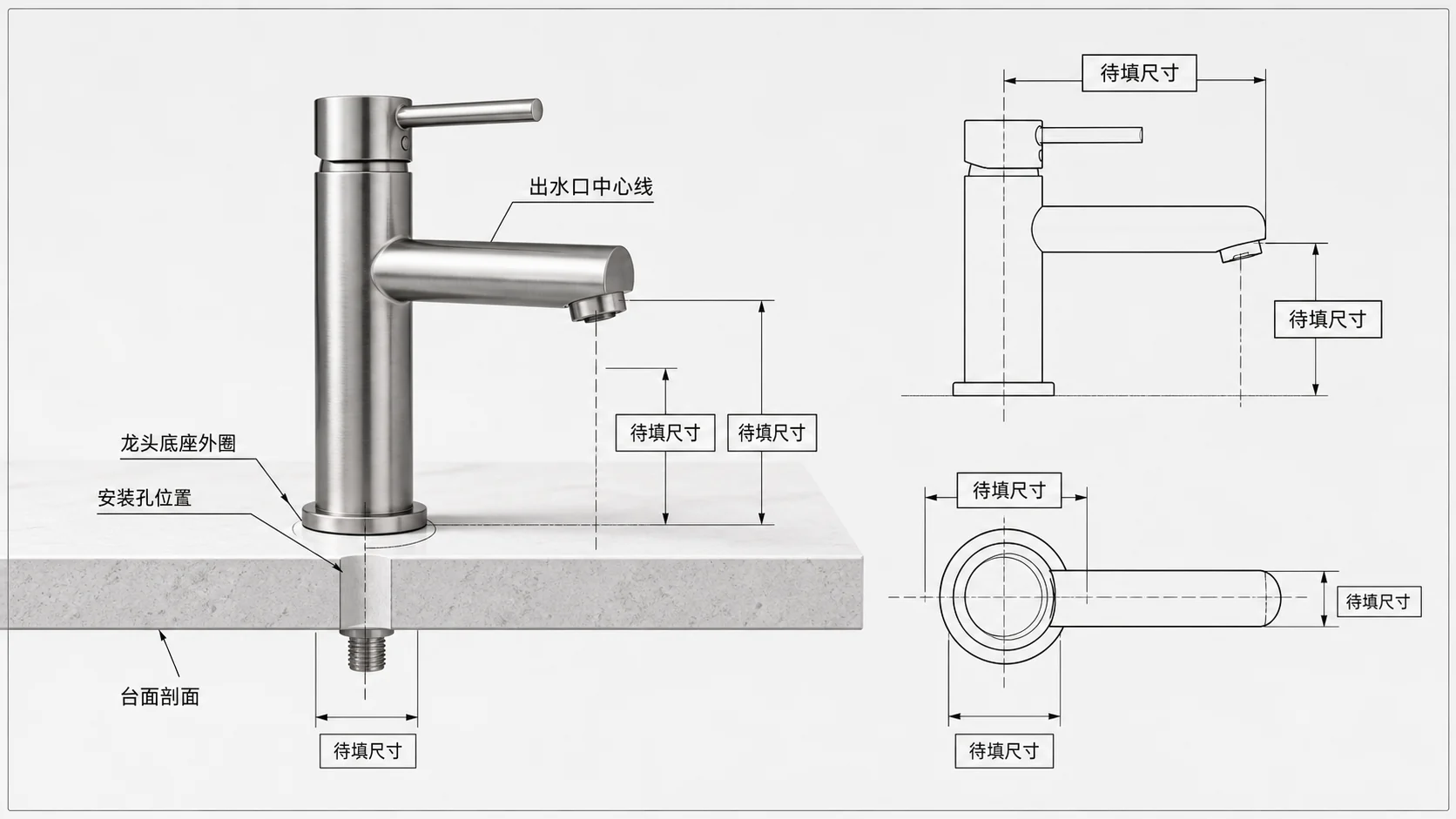

建议把安装信息画成一张“台面关系图”。图中保留台盆后沿、台面厚度、安装孔、底座外圈、出水口中心线。图叮负责两件事：一是清理影响识别的反光和杂点；二是保护几何线。几何线不能被 AI 修弯，圆孔不能被补成椭圆。

图注：安装尺寸必须和台面关系同看

这里不要编造实际规格。若商品参数是商家提供的，就按参数表写；若页面还没拿到参数，就先用“待填尺寸位”占住版式，不要用示意数字假装真实。建材类目的一个底线是，视觉图可以辅助理解，不能替参数表做承诺。

在图叮里处理这类图，可以先把“禁改区”框出来：孔位中心、底座外圈、把手转轴、出水口内缘。再处理“可清理区”：台面灰尘、临时贴纸、水渍、拍摄反光。两类区分开，修图师和运营才能在同一张图上验收。

这和瓷砖效果图素材清单的思路相同：瓷砖看规格、缝宽和光源；龙头看孔位、接触和出水方向。不同品类的检查点不同，但方法都是先锁硬参数，再谈画面。

第四块图：出水口和售后证据要提前放进页面

出水口不是小细节。它决定买家对水流方向、起泡器、清洁难度的预期。图叮做局部清理时，出水口内圈要保持边缘清楚，不能被一笔补成纯黑洞，也不能为了“干净”把起泡器网格抹掉。买家看不清这个位置，会问客服；客服答不清，就会要求补拍。

售后证据也要放进详情页，而不是等退换货时再找图。包装清单、软管接口、安装配件、防伪标签、批号位置，至少选 2 个和本款商品强相关的位置拍清楚。图叮可以把背景整理干净，把标签区域做清晰增强，但不能把批号、接口型号和配件数量改掉。

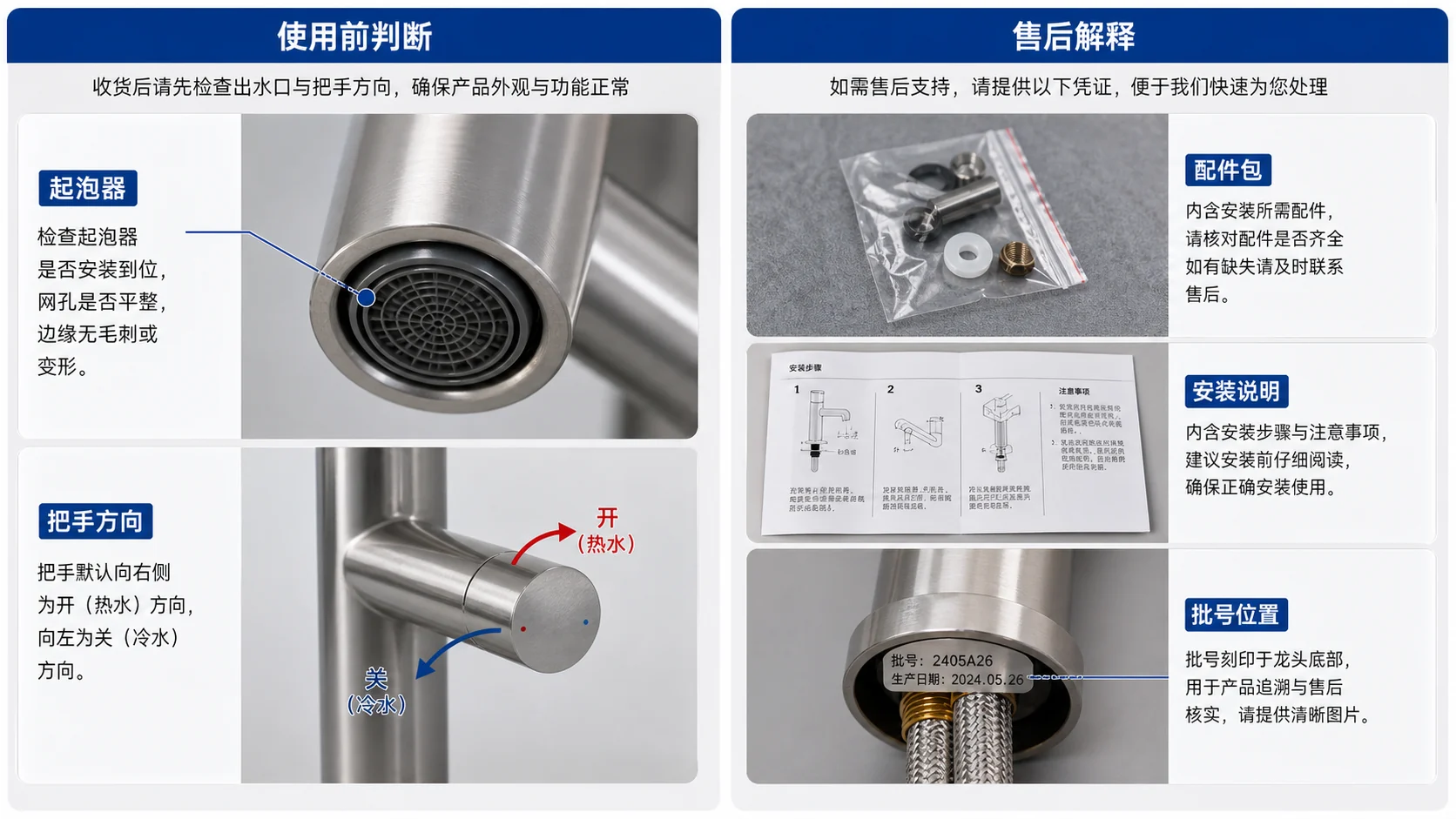

这张图可以做成左右分栏：左边是“使用前判断”，标出出水口、把手、冷热标识；右边是“售后解释”，标出配件包、安装说明、防伪或批号。两栏之间用一条线连接，意思很直接：页面里讲清楚，后面少解释。

图注：售后证据提前放进详情页

如果运营只想要一张很干净的白底主图，可以把这张图作为详情页第二屏。主图负责识别，第二屏负责证据。图叮的价值就在这里：它不是替代参数表，而是让商品图、参数表和客服话术不互相打架。

第五块图：把 5 个证据区变成图叮验收顺序

再回到开头那张骨架图。卫浴龙头详情页的修图顺序不是“整体调亮、去瑕疵、出图”，而是：先锁材质，再看接触线，接着核孔位尺寸，再查出水口，末尾补售后证据。顺序错了，后面返工会把前面已经修好的区域带坏。

可以按下面这张验收顺序图执行：

1. 材质：同一款龙头在主图、细节图、场景图里金属色一致。
2. 接触：底座贴合台面，有合理阴影，无悬浮感。
3. 尺寸：孔位、底座、出水口中心线不变形，不用假数字补空。
4. 出水口：起泡器、内缘、把手方向清楚。
5. 售后：配件、说明书、标签或批号至少有一张可解释图。

图叮适合放在这条顺序的中间位置。前面由运营和商品负责人确认参数，图叮负责按禁改区和可清理区处理图片，后面由客服把容易被问的问题写回详情页。这样做出来的图，不一定最花哨，但买家、安装师傅和客服看的是同一套事实。

建材图的底层判断很简单：能安装，能解释，能回看。卫浴龙头只是一个例子。换成花洒、门锁、柜门拉手、地漏，也都可以按这 5 个证据区拆。先把证据留住，再让画面干净。
