一张接线端子排商品图怎么拆：压线螺丝、铜排和额定电流别被 AI 修平

骨架图先放在脑子里：左边是买家第一眼看到的端子排外壳，中间是压线螺丝、铜排和塑料隔片，右边才是额定电流、线径范围、DIN 导轨卡扣这些交付证据。接线端子排不是饰品，图修得太顺，采购反而会多问一句：这个能不能装进柜子，压线会不会滑，规格是不是被修花了。 图注：四个证据区先分清，再决定哪里能修。

下面按一张主图拆。写给修图师，也写给要验收商品图的运营。V31 的习惯是先分区，再定参数，再回到整图看一致性。鞋底纹路如此，工业小件也一样，细节一旦被抹平，后面靠文案补不回来。

第一张图：先把端子排拆成四个证据区

接线端子排主图可以先画一个十字分区。上半部分看螺丝和压线口，下半部分看铜件和塑料隔片，左侧看规格字样，右侧看导轨卡扣与端部挡片。这个分区不是为了做设计感，而是为了避免 AI 修图时把所有边缘都磨成同一种亮面。

团队实际经验里，2026 年 4 月有一批工业小件图在广州海珠夜间返检，运营小赵把 36 张端子、继电器和断路器主图放在同一个表里。最容易被误修的不是大面积灰尘，而是小螺丝槽里的阴影、端部铜件的切面和规格字旁边的压痕。来源标记写在这里：这是内部复盘，不是公开检测数据。

这类图可以参考已有的工业防水电缆接头文章，螺纹和密封圈的逻辑相近：清洁可以做，结构不能改。站内那篇工业防水电缆接头 AI 修图返检讲的是螺纹和 IP 标识，端子排则要把注意力移到压线结构和导轨安装关系上。

第二张图：压线螺丝别修成统一圆点

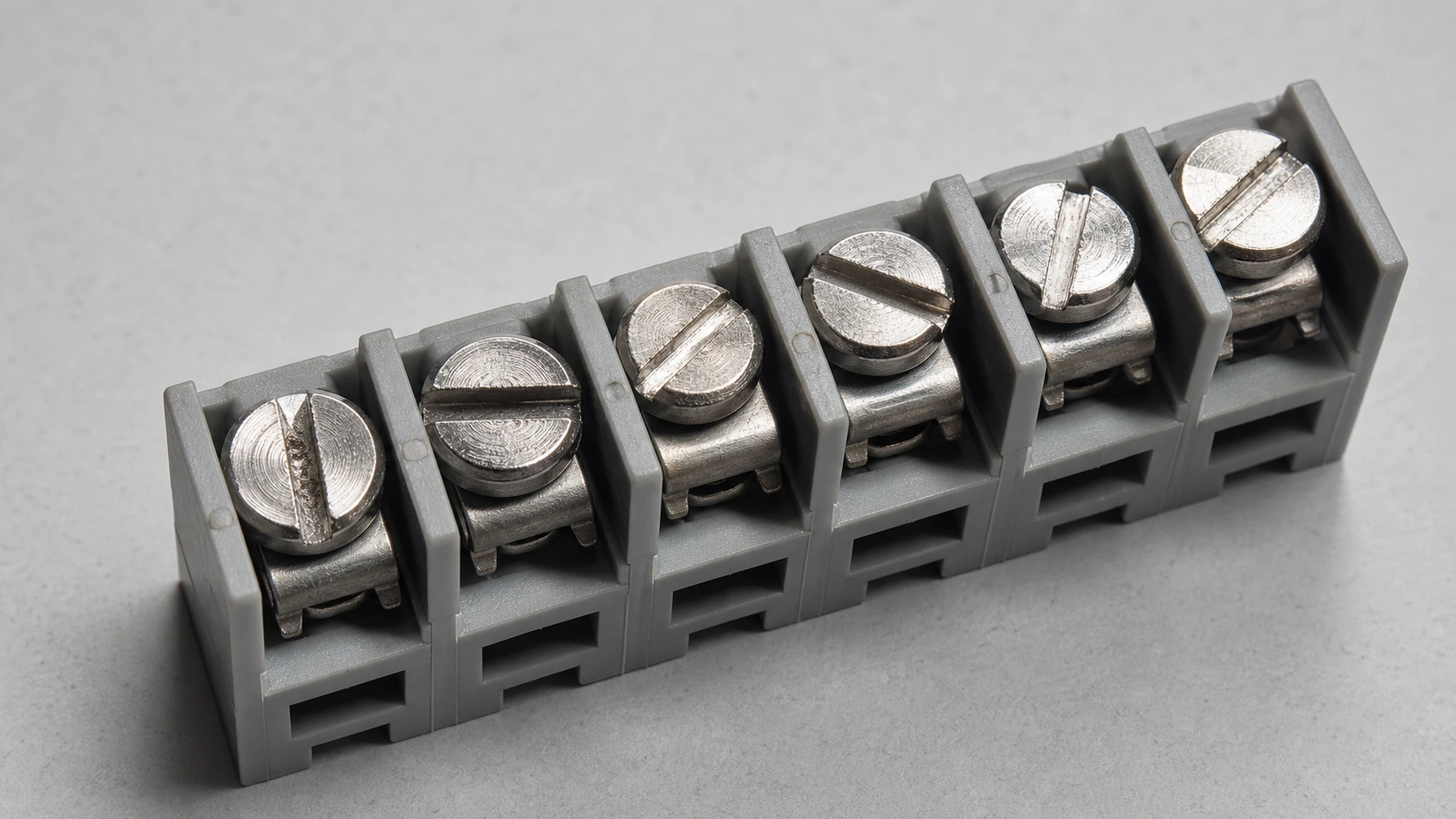

压线螺丝是端子排的第一类风险区。能修的是浮灰、拍摄时的轻微噪点和过硬高光；不能修的是槽口方向、螺丝边缘毛刺、压线片与外壳之间的高度差。修图师如果为了干净，把每颗螺丝都修成同样的圆点，采购会失去判断压线方式的依据。 图注：螺丝槽口和压线片边界不能被抹平。

这里建议把每颗螺丝当成一个小零件，不要当成装饰纹理。第一步看槽口有没有被 AI 补成十字、内六角或不完整圆孔。第二步看螺丝阴影是否还落在同一个方向。第三步看压线片的边界有没有被磨掉。参数表可以简单写在交付备注里：螺丝槽保留、压线片保留、浮灰可清理、反光不超过相邻塑料件亮度。

举个假设场景，端子排原图里有 12 颗压线螺丝，其中 3 颗被强光照亮。可以压低高光，但不要把 12 颗都复制成同一颗。这个假设不计入事实颗粒，只是说明操作边界。

第三张图：铜排截面和塑料隔片要一起看

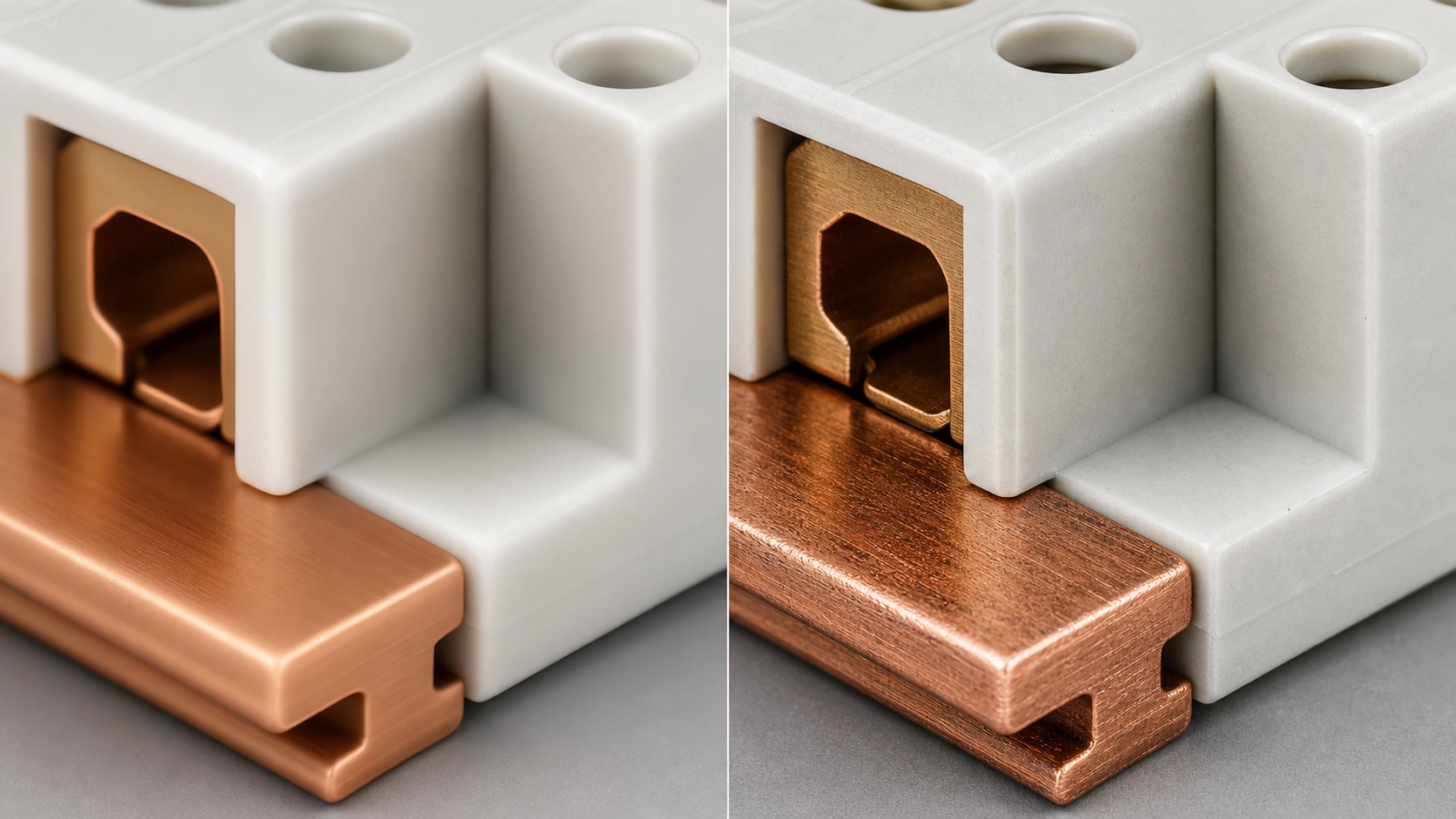

端子排图最容易被修假的区域，是铜件和塑料隔片的交界。铜排应该有金属切面、轻微色差和真实倒角；塑料隔片应该有注塑边、分模线和接触阴影。AI 一旦把它们都修成光滑高亮，图会更整齐，却更不像可安装的工业件。 图注：铜排切面、隔片和阴影要一起保留。

真实项目脱敏记录里，杭州萧山某电气仓库在 2026 年 3 月返过一组配电柜小件图，运营詹姐提出的问题很直接：铜件看起来像黄色塑料，端子间距看不出，客户问能不能压 2.5 平方线。来源标记是团队复盘，数字是返检表里的商品组数，不代表全行业比例。

这一段可以和站内断路器商品图先修外壳，还是先锁铭牌和端子？连起来看。断路器强调铭牌和端子证据，接线端子排更小，证据就藏在铜件截面和隔片阴影里。两类图都不能只追求外壳干净。

第四张图：额定电流、线径范围和 DIN 导轨卡扣要留给采购核对

规格字样不是背景噪声。额定电流、线径范围、极数、阻燃等级、品牌型号，这些小字只要被修花，详情页后面写再多参数都很难补信任。修图时可以校正透视，可以把脏点去掉，但不要重绘字符，不要把模糊字猜成清晰字。 图注：规格标识和导轨卡扣是采购核对重点。

DIN 导轨卡扣也一样。它看起来只是背面的小结构，却决定端子排能不能装进控制柜。内部复盘里有过 47 张电气小件抽检，返工集中在背面安装位：卡扣边缘被拉直、弹片阴影被抹掉、端部挡片被补成完整塑料块。来源标记是内部复盘，地点是深圳龙岗一间电气配件仓的夜间交付记录。

如果文章读者是外包修图团队，可以把这部分做成验收顺序：先看字，再看卡扣，再看整排端子是否水平。站内电表图外包标注规范讲过封铅、端子盖和铭牌的锁定思路，端子排可以复用同一套标注纪律，只是区域更密。

最后一张图：上线前用一张白板图做复核

复核图不用复杂。白板左侧列四个区域：螺丝、铜件、规格字、卡扣。右侧写三种处理：可清理、可压高光、禁止重绘。每张端子排图上线前，只要把这四区三处理过一遍，就能挡住多数顺手修错。

别把接线端子排修成玩具感。它本来就有小划痕、塑料边、金属切面和装配阴影。图叮这类 AI 修图工具适合做局部清洁、背景统一和高光控制，但验收时要把结构证据圈出来，让模型别碰。对于工业品，干净只是第一层，能被采购核对才是第二层。

视觉术语表放在这里，方便复盘：实线框表示必须保留的结构证据；虚线框表示可清洁的表面瑕疵；红点表示禁止重绘的字符或孔位；灰箭头表示安装方向。下次拿到继电器、断路器、接线端子排，都可以先画这四种符号，再开始修。
