采购看急停按钮图，不是只看红不红：帽盖、触点图和认证标签要先保住

2026 年 5 月 11 日中午，我把 42 张急停按钮和按钮盒图片按 375px 手机预览缩到一排看，最醒目的不是红色帽盖。是角落里那张小小的触点图。真实项目脱敏里，深圳宝安某工控配件仓的运营张工（化名）说得很直接：红不红，买家当然会看；但采购真正截图问客服的，通常是“常开常闭怎么接”“认证标还在不在”“安装孔距能不能对上”。

这类图的底层逻辑很冷。急停按钮不是一个红色装饰件，它是设备安全链路的一部分。商品图如果只追求 red cap 更亮、更干净，反而容易把采购要核验的信息修薄。图叮能把白底、灰尘、边缘阴影处理得更稳，但它不应该替原图编触点符号，也不应该把认证标签磨成一块漂亮的灰。

图注：急停按钮图先核证据，再谈红色质感。

第一层事实：急停按钮图同时承担外观、接线和安全三类证据

急停按钮图至少有三层读法。外观层看红色蘑菇头帽盖、黄色底座、复位箭头、按钮盒外壳和安装环。接线层看触点模块、端子编号、常开常闭符号、接线图和背面螺丝。安全层看 CE、CCC、IP 等认证标签、额定电压电流、包装型号和说明纸。

这三层不是设计师的分类游戏。它决定了修图权限。外观层可以适度清灰、压反光、统一白底；接线层只允许恢复可读性；安全层要保持来自原图，不能靠 AI 补“像字的字”。如果原图里认证标已经糊成一团，正确动作是退回补拍或让运营回源文件核对，不是让模型 guess。

团队实际经验里，工业品图片的返工很少败在“大图不漂亮”。更常见的是小证据漂了。近 30 天队列里已经有继电器、端子、压力表、电表、气动接头等题材，问题都类似：采购看的字、孔、线、标，在画面面积里很小，在交易判断里很重。急停按钮只是这个规则的高风险版本，因为它和安全停机有关。

可以把它和继电器针脚和触点图标注放在一起看。继电器怕针脚和触点逻辑被修淡，急停按钮怕帽盖太抢眼，把接线和认证挤到不可读的位置。两者都不是“精修越多越好”。

第二层推导：颜色是入口，触点图才是采购核验点

从第一层事实推出第一个动作：验图时不要先问红色够不够饱和，要先问触点图和端子信息能不能被截图解释。红色帽盖是入口，采购点开详情页后，真正需要确认的是安装和接线。

真实项目脱敏里，张工（化名）把急停按钮主图分成 4 个 zone：A 区是帽盖和复位箭头，B 区是按钮盒和安装孔，C 区是触点模块与端子编号，D 区是包装标签和认证信息。A 区可以修得更干净，B 区不能改变孔位和盒体缝，C 区不能生成式补线，D 区不能改字。这个编号方式很像 production checklist，不浪漫，但外包团队看得懂。

图叮在这里适合做两件事。① 清理 A 区和背景，把帽盖上的临时灰点、棚拍硬反光、白底色偏处理掉。② 对 C/D 区做轻度清晰度恢复，让原本存在的符号和边缘更容易读。它不适合替采购判断“这是不是 1NO1NC”，也不适合把一块模糊认证标修成看似完整的标识。

如果团队只写“红色更鲜艳，整体更高级”，外包会按视觉优先级走。帽盖会赢，触点图会输。更稳的 brief 是：帽盖可以提亮 10%-15% 视觉观感，触点图、端子编号、认证标签和安装孔位只做保真处理；原图不可读的位置标记为“回源核对”。这里的百分比是内部复盘里的操作口径，不是行业标准，写进 brief 只是为了让修图师别把红色拉到塑料玩具感。

第三层推导：认证标签和安装孔位比漂亮阴影更接近售后风险

急停按钮图还有一个容易被忽略的事实：它不是只卖给看图下单的人，也会被客服、采购、安装师傅二次使用。售前页面里看不清的孔位和标签，售后会回来找人。

举个假设场景，不计入真实案例：一组按钮盒商品图有 18 张，3 张主图、4 张安装孔位、5 张触点模块、3 张包装标签、3 张场景配件。如果 AI 批量清理时把安装孔暗线修平、把黄色底座边缘补得过圆、把包装认证标压成低对比灰块，小图会更统一，详情页证据会更弱。客服后面回答“能不能装到某款控制箱”时，只能重新找原图。

真实项目脱敏里，2026 年 5 月这类工控小件的检查顺序被我们改成 3 步。Step 1 看证据区：触点图、认证标、额定值、安装孔、复位箭头。Step 2 看结构区：帽盖边缘、旋转复位纹路、底座缝、触点模块卡扣。Step 3 才看画面区：白底、阴影、色温、灰尘。顺序一换，返工点会少很多，因为最贵的错误被提前拦住。

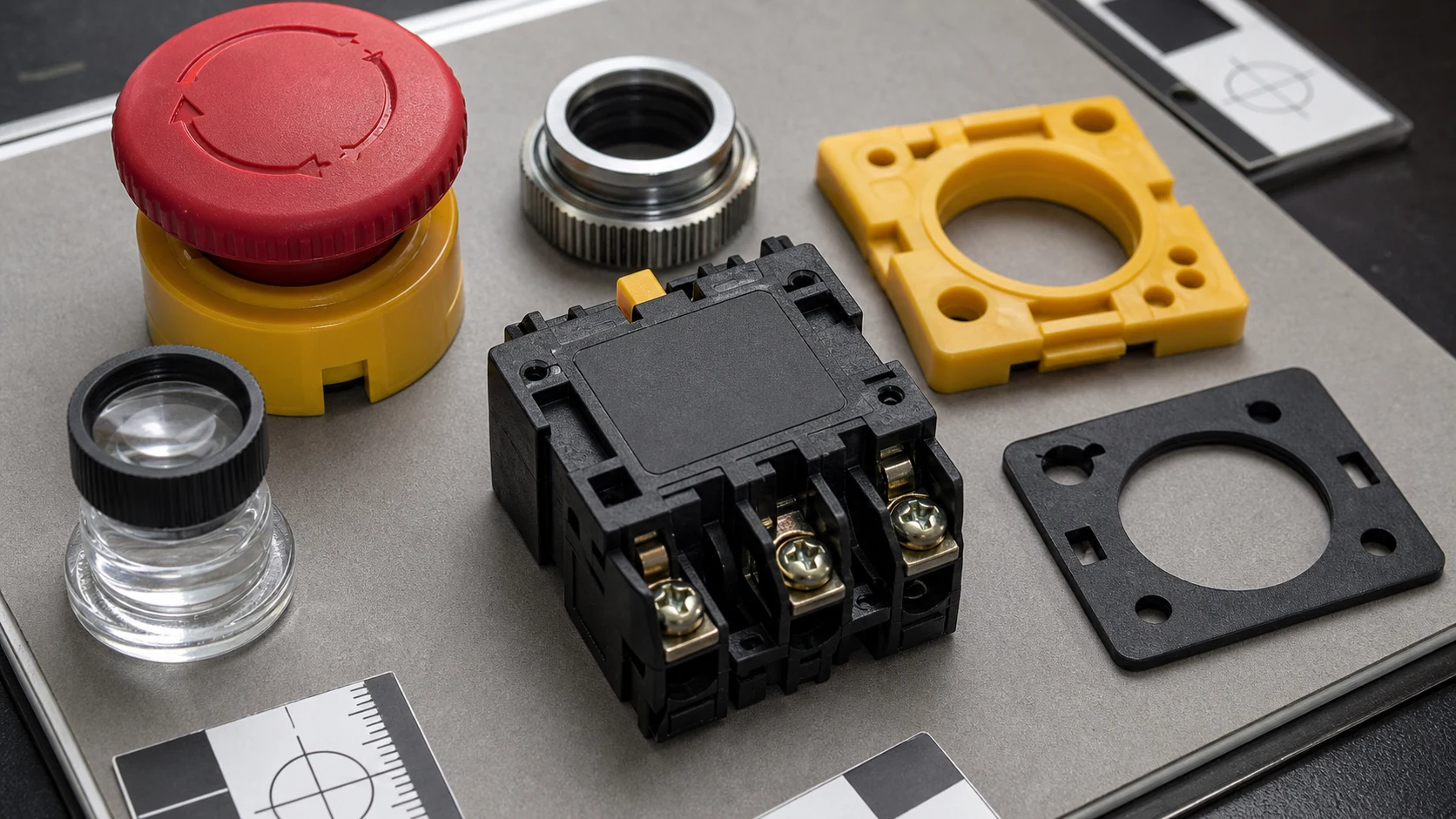

图注：触点、标签和孔位要放大返检。

这也解释了为什么工业品采购复核图那篇会把“可核验”放在“漂亮”前面。工业品图不是反审美，而是审美不能越过事实。红色帽盖当然要好看，但认证标签和孔位一旦被修没，页面就少了一层自证能力。

实战推论：给急停按钮图叮任务写成 5 行

急停按钮这类图，brief 越像聊天越危险。我的建议是写成 5 行，直接给外包或图叮任务使用。

① 本批图片为急停按钮、按钮盒及触点模块，目标是清洁画面并保留采购可核验证据，不做无来源结构重绘。

② 帽盖、复位箭头、黄色底座和按钮盒外壳允许清灰、压反光、统一白底；不得改变帽盖轮廓、复位箭头方向、底座缝和按钮盒开孔。

③ 触点图、端子编号、NO/NC、额定电压电流、认证标签、包装型号只做原图可读性恢复；看不清时标“回源核对”，不生成新字符。

④ 安装孔位、螺丝、卡扣、密封圈和触点模块边界要保留阴影和缝隙；不要把暗线当脏边修平。

⑤ 交付时给 2 张对照：一张 375px 页面预览，一张 150% 证据区拼图。预览看红色主体，拼图看触点、标签、孔位和复位结构。

这 5 行看上去很 process-heavy，实际是把风险切开。外包知道哪里能整一下，运营知道哪里要回源，客服知道后面拿什么图解释。07x 式的说法：漂亮图是 output，可核验图才是 deliverable。

边界条件：原图证据不存在时，不要让 AI 装作存在

这套推导有边界。原图里触点图被包装袋反光挡住，认证标签只有半截，安装孔被手指遮住，帽盖复位箭头糊成一块红影，这些都不是修图问题。它们是素材采集问题。

图叮可以帮团队快速清背景、稳住红色塑料质感、恢复已有边缘和已有字符。Photoshop 25.4 这类手工工具适合做局部确认和蒙版保护。采购核验本身仍然要人来做：拿原图、修后图、页面文案和规格表放在一起看。不要让模型替商品承担它没有拍到的事实。

公式很短：急停按钮商品图质量 = 红色主体清楚 × 接线证据未漂移 × 安全标签可回查。只赢第一项，图会好看；三项都守住，图才适合交付。
