工业内窥镜商品图怎么拆：探头、灯环和线缆证据先看

准备三样东西再开修：一张工业内窥镜原图，一张修后预览图，一份能写备注的返检表。别急着问背景白不白，也别先把屏幕擦得像新买的平板。工业内窥镜卖的不是一块小屏幕，而是探头能不能伸进去、灯环能不能看清、线缆和接口是不是和页面描述对得上。

凌晨等批量图的时候，最像煮意面的就是这类工业小件。水开了不能一直搅，图也不能一直磨。磨多了，探头边缘顺了，LED 灯环也顺了，最后买家看不出它到底是检测管道、机器缝隙，还是普通 USB 摄像头配件。画面干净不难，难的是干净以后证据还在。

这篇按一张主图拆 5 个位置：探头直径、LED 灯环、线缆刻度、屏幕接口、包装标签。它适合工业品运营、美工和外包修图师在交付前对一遍。相近的思路也可以看站内的网线测试仪拆图和M12 圆形连接器返工复盘，都是先保功能证据，再谈观感。

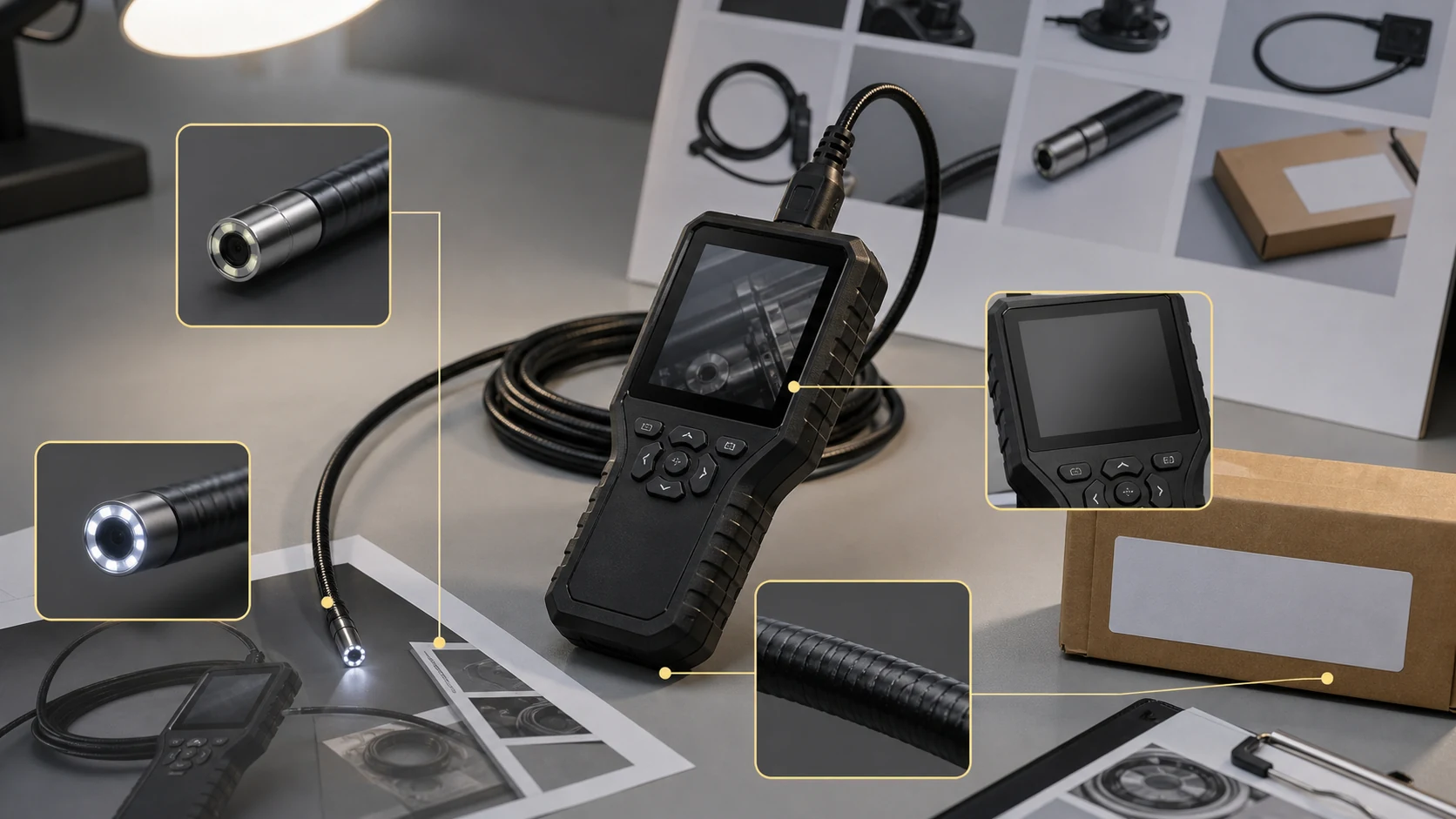

图注：五区拆图先保留关键证据

Step 1：把原图拆成五个证据区

第一步只做标注，不做美化。把原图放到 100% 视图，圈出五个区域：探头端、LED 灯环、线缆主体、屏幕或主机接口、包装标签。每个区域旁边写一句动作：只清理、可提亮、禁止重绘、需补拍确认。

工业内窥镜很容易被当成消费电子小屏来修。屏幕亮一点、机身反光顺一点，确实像更贵的设备。但采购真正会看的是探头能不能对应缝隙、灯环是不是完整、线缆有没有长度暗示、接口和配件是否能接上。你把这些地方当噪点，后面客服就要靠文字补图片没说清的事。

我的建议是先建一张五区表：

• 探头区：镜头孔、外径、保护圈、端部阴影。
• 灯环区：灯珠分布、亮暗关系、孔位边缘。
• 线缆区：弯折、刻度、护套纹理、接头方向。
• 主机区：屏幕边框、接口、按键、支架或收纳位。
• 标签区：型号位、配件清单位、包装贴纸边界。

这里不用写得像说明书。外包最需要的是边界，不是长篇理论。写“探头孔不重绘，灯环只压高光，线缆刻度不补字”，比写“请处理得真实自然”有用得多。

Step 2：检查探头和灯环有没有被修圆

探头是这张图的第一证据区。它通常很小，直径、镜头孔、金属或塑料保护圈都挤在一个端面上。AI 清噪时最容易把端面修成完美圆，把镜头孔边缘磨得太顺，把保护圈和外壳之间的接触阴影吞掉。

这一步的返检动作很具体：把探头端部放大，先看孔，再看圈，再看阴影。孔的数量和位置要和原图对上；圈可以提高清晰度，不能改粗细；阴影可以减弱，不能消失。探头一旦像装饰按钮，工业感就没了。

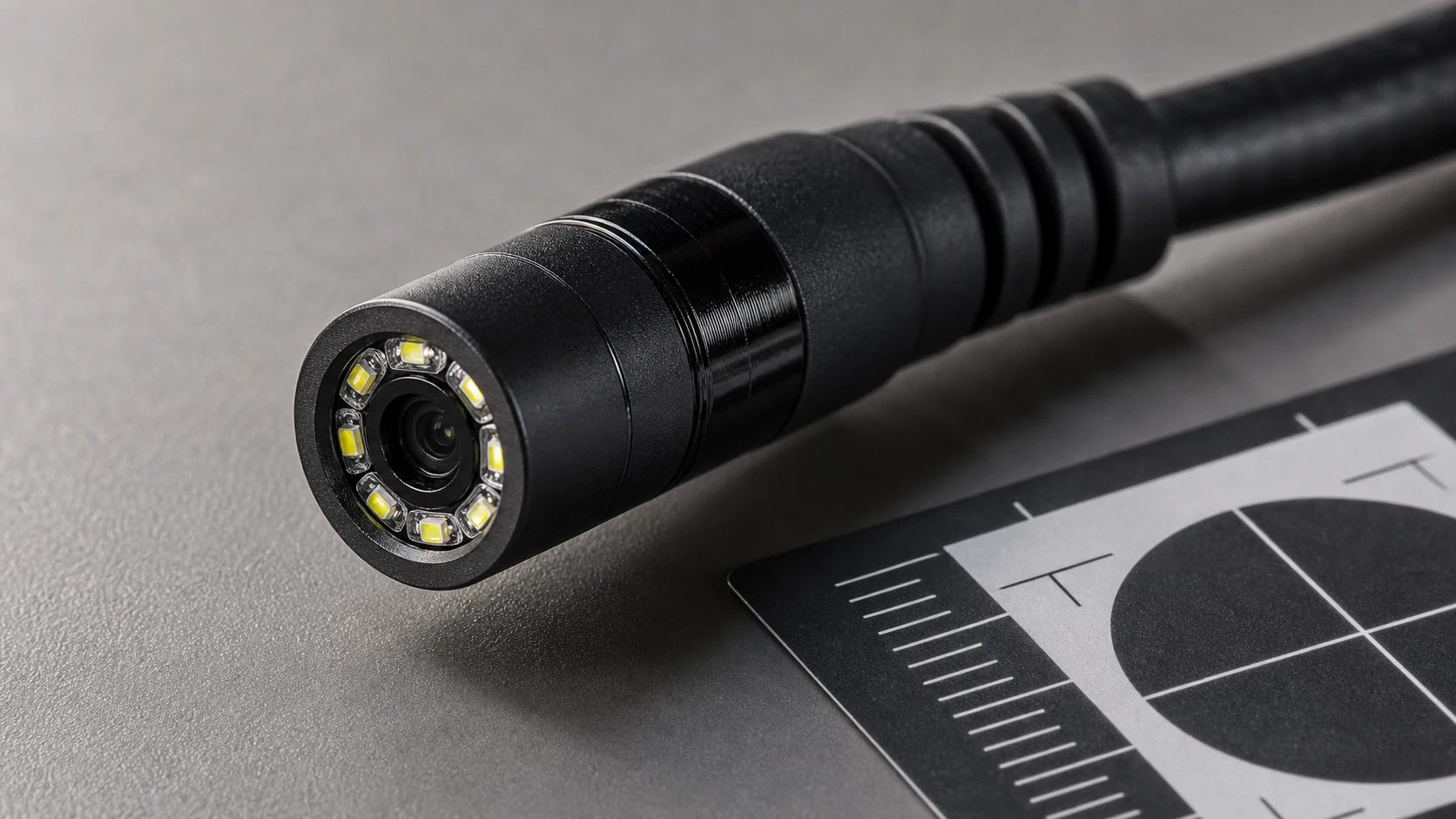

图注：探头端面要保留孔圈阴影

灯环也一样。很多内窥镜会在镜头周围安排一圈小灯珠，或者做成连续灯带。商品图里如果看不清灯珠，买家会怀疑暗处照明能力；如果灯环被 AI 修成一整圈发光白边，又会像模型自己补出来的结构。

举个假设场景：运营给修图师一张 36 张 SKU 的批量图，说“探头端都提亮一点”。如果提示词只写提亮，灯珠就可能被统一成白点。更稳的写法是：探头端清灰、压住过曝、保留镜头孔和灯珠间隔，不新增灯珠，不改变端部直径。短一点，但可执行。

Step 3：分开处理线缆、刻度和插头接口

线缆不是背景里的黑线。它决定这台工业内窥镜怎么伸进设备缝隙，也决定买家对长度、软硬和适配方式的第一判断。线缆上的灰尘、反光、轻微弯折可以处理；刻度、护套纹理、接头方向不能随便顺手重绘。

做法很简单：把线缆分成三段看。靠近探头的一段看弯折和保护套，主体一段看刻度或纹理，靠近主机的一段看插头方向。每段只问两个问题：有没有和原图不一致，修后还能不能解释用途。

接口更要谨慎。USB-C、micro USB、航空插头、转接头、屏幕侧边卡槽，看起来都是小洞和边框。AI 很容易为了对称，把接口修得更规整，甚至把一个缺口补平。端口图不是越平越高级，而是越能对上实物越稳。

如果原图里线缆刻度虚焦，不要让 AI 猜。正确动作是标“需补拍或人工确认”。图叮适合做批量清灰、压反光、统一背景和局部增强；它不应该替你发明刻度，也不应该把接口方向改成看起来更舒服的角度。

Step 4：让屏幕画面和包装标签只承担说明，不承担造假

工业内窥镜经常带一个小屏幕，屏幕上可能展示管道、发动机缝隙、排水口或设备内部画面。修图时可以让屏幕亮度更均匀，压掉拍摄反光，让边框不灰。但屏幕里的内容不能变成另一种检测场景。

包装标签更硬。型号、探头直径、线缆长度、防水等级、配件清单，这些字如果原图清楚，就只做清晰化；如果原图不清楚，就不要生成新字。标签区看似影响点击，实际影响售后。买家收到货以后对不上型号，客服不会关心你当时的图有多亮。

这一步我会给修图师两条线：

• 屏幕区可以调亮、降反光、保留原始画面比例。
• 标签区只能保边界和清晰度，不补参数、不改认证、不生成型号。

如果要做更漂亮的首图，可以把屏幕内容弱化一点，把探头和线缆放到视觉中心。不要反过来，让屏幕像一张宣传海报，探头缩成一个小配件。工业品图片的主次经常不是谁面积大，而是谁承担购买判断。

Step 5：交付前做一次原图叠图返检

交付前不要只看修后图。把原图放底层，修后图放上层，透明度调到一半，按五个证据区走一遍。这个动作一点也不酷，像凌晨捞意面前夹一根试熟，但它能拦住很多返工。

返检顺序建议固定：

• 探头孔位和端部直径是否一致。
• LED 灯环有没有新增、消失或连成假光圈。
• 线缆弯折、刻度和护套纹理是否还能解释。
• 接口方向、屏幕边框和按键有没有被补平。
• 包装标签边界是否保留，文字没有被 AI 猜写。

五项都过，再导出主图。若有一项不确定，就回到原图确认；若两项以上说不清，别硬修，直接标补拍。工业内窥镜这种图，补拍一张探头局部往往比修 3 轮更省时间。

收尾只看一个信号：把修后图缩到手机详情页尺寸，仍然能看出探头、灯环、线缆、接口和标签各自承担什么信息；再放大到原图尺寸，这 5 个位置没有和原图打架。能同时过这两个视图，这张图才算修对。
