电缆拖链商品图被退回：链节间距、弯曲半径和安装孔谁先看

2026 年 5 月 21 日下午，我把一组电缆拖链图当作验图样本复查。为了不把示意写成真实案例，这里只保留工单里常见的退回口径：链节太顺，弯曲半径看不出来，端部安装孔像被补没了。图白底干净，塑料质感也亮，问题是采购看完不知道这条拖链能不能装上机台。

我按区域做记录，不给它编客户名，也不写无法核验的转化数据。AI 清背景和压脏点通常不难；难的是链节间距、R 角、端部孔位和型号贴纸会不会被顺手磨弱。这个示意复盘只说明一个判断：工业品商品图的合格线，不是“看着高级”，是“安装证据还在”。

图注：拖链图先核安装证据，再谈画面顺不顺

这次退回，不是因为图丑

电缆拖链这类件很容易被误修。它不像一只水杯，外壳越顺越好；也不像普通线缆，背景干净就够。采购关心的是内高、内宽、外高、外宽、弯曲半径、节距、安装端头，很多参数不会全写在主图里，但图片至少要让人看出“这东西是按结构生产的”。

这类返修单里的原图，通常会同时出现几种“不好看但有用”的细节：链节边缘有细小注塑线，端部有螺丝孔，侧面型号贴纸略歪，弯曲段阴影也不均。第一次处理后，背景干净了，注塑线被磨掉了，螺丝孔边缘变成柔和阴影，型号贴纸上的小字糊成一条浅灰线。运营退回时不需要写长篇意见，只要圈 4 个位置：节距、R75、孔位、标签。

这 4 个圈比“质感再强一点”有用。节距决定拖链和线束的活动余量；R75 这种弯曲半径标识决定能不能配当前机台；孔位决定安装端头是否匹配；标签决定仓库和采购是不是拿错规格。图叮可以把脏背景、灰边和曝光不均处理掉，但这些证据区必须锁住。

如果你做过端子排图里的螺丝、铜排和安规标识，会很熟悉这个判断。工业品图里最不起眼的小标，常常是买家下单前唯一能核对的证据。

链节间距被修顺，采购就失去第一眼判断

拖链的链节不是装饰纹理。每一节之间的缝、卡扣位置、侧片厚度，都是“能不能走线、会不会卡线、能不能承受来回弯折”的视觉线索。AI 最容易把这些地方当成重复噪点，统一成更平滑的灰黑塑料块。

我在那次样本里做了一个很笨的检查：把处理前后放到 150% 看，数同一段里能分清多少个链节。原图一段能看出 7 节，处理后只剩 5 节半，剩下的缝被光影吞掉。这个数法不优雅，却适合给外包验图。看不出节，采购也看不出结构。

修这类图，不要一键把链节缝压低。可以清灰，可以统一白底，可以把塑料表面的油污减掉，但链节之间的黑线、卡扣凹槽、侧片边缘要保留。遇到黑色拖链尤其要小心，黑色材质一提亮，缝隙会跟着浮；一降噪，缝隙又会消失。我的做法是先让背景达标，再回到链节区局部比较原图，宁可留下 5% 的真实粗糙，也不要把节距修成一条顺滑腰线。

这一点和电缆接头图里的螺纹、密封圈和额定标很像。螺纹不能被磨成银色圆柱，拖链链节也不能被磨成塑料带。

弯曲半径不是漂亮弧线，是规格证据

拖链的弯曲半径最容易被“美化”。原图里弯折段可能有点硬，链节之间有角度，内外弧不那么完美。AI 看见这种不齐，会本能地把弧线修得更圆。对普通商品图来说，这可能更好看；对拖链来说，圆得过头会误导规格判断。

在这种示意返修单里，弯曲展示图最容易被退回。问题不在弯曲姿态，而是外弧边缘被补得太连续，内弧的节距被压暗。运营常会写一句“R 角像示意图，不像实拍”。这句话很准。采购看拖链弯曲图，不是要看一条优雅曲线，他要看弯到这个角度时链节有没有挤压、内侧空间有没有被吃掉、线束走位有没有余量。

这里可以给修图同事一个简单口径：弯曲段不追求几何完美，只追求结构可读。外弧允许有链节断点，内弧允许有真实阴影，侧片厚度不能被拉薄。若要用图叮做局部清理，提示词里就写清“保留链节分段、保留内外弧结构、保留型号文字”，不要只写“修干净、修顺”。

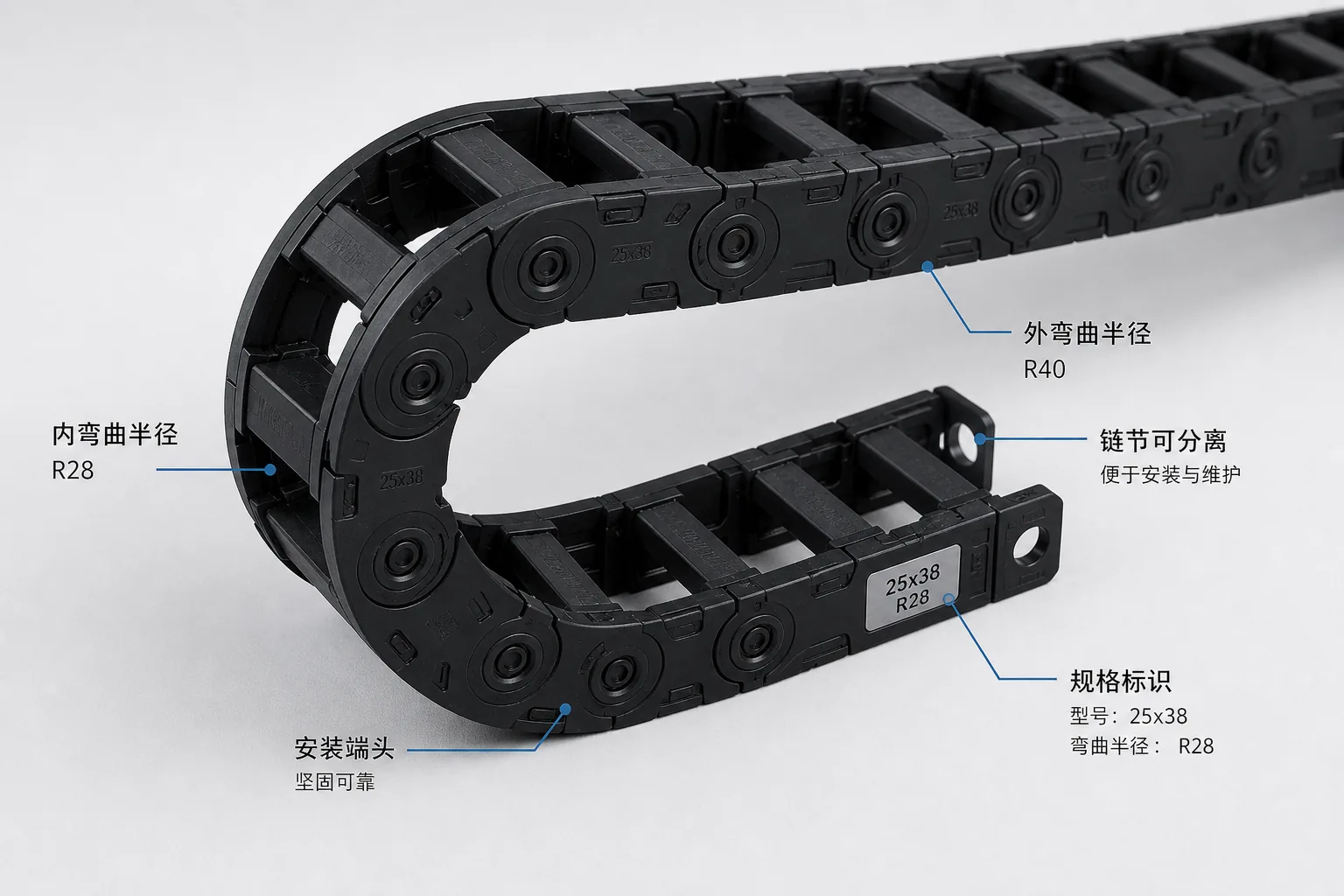

图注：弯曲段的分节和孔位，比塑料表面更优先

端部安装孔被补弱，售前会立刻背锅

端部安装孔是这次返修里最容易被忽略的一项。很多拖链主图只露一个端头，端头上有孔、有沉台、有固定方向。孔位一旦被清理成阴影，买家会问能不能横装、竖装、配多大螺丝。售前不是工程师，却要临时替图片补课。

我验这类图时，会把端部区域单独截出来，看 200px 缩略图。这个尺寸接近很多列表页和聊天转发截图。原图孔位虽然脏，但能分出两个孔；处理后缩略图里只剩一块亮斑。你在大图里还能猜出孔，买家在手机上未必能猜。

所以端头区要按“安装件”处理，不按“瑕疵”处理。孔边有毛刺可以轻修，沉台阴影不能抹平；螺丝孔数量不能被裁切；端头方向如果和链节方向有角度，不能为了构图拉正。类似的售后逻辑，也能参考管夹图里的橡胶衬垫和螺栓孔返工复盘，都是安装证据被削弱后才开始返工。

给运营的验图顺序：别从白底开始

这次复盘后，我们把拖链图的验图顺序改成了 5 步。不是复杂 SOP，就是让人别从“白不白、亮不亮”开始。

第一步，看型号和规格文字。R75、R100、内宽内高、材质说明，只要原图能读，处理后就不能变糊。

第二步，看链节分段。放到 150%，至少要能连续分清一段链节，不要让 AI 把节距当成噪点。

第三步，看弯曲段。内外弧都要有结构，不追求画成数学圆弧。

第四步，看端部安装件。孔、沉台、卡扣、方向，按实物保留。

第五步才看背景和质感。白底可以统一，阴影可以收干净，塑料亮度可以稳一点，但所有结构证据必须先过一遍原图对照。

这套顺序适合图叮，也适合任何商品图 AI 修图流程。工具负责提速，人负责判断哪些东西不能被提速带走。我的验图经验很简单：如果一张工业品图只能让人夸“干净”，却不能让采购少问一句规格，那它还没修完。

你下一次退回工业品图时，是先圈背景脏点，还是先圈采购真正要核的安装证据？
