管型冷压端子图怎么修：压接筒、线径色标和钳口别让 AI 猜

先把全文地图放在脑子里：左边是一盒管型冷压端子，中间是压接筒、绝缘套色标和线径规格，右边才是图叮、人工局部保护和退回补拍三条路径。本文不讨论端子好不好卖，只讨论商品图进修图流程后，哪些像背景噪声，哪些其实是采购证据。

图注：四个证据节点先分清楚

2026 年 5 月 14 日凌晨这轮内部复盘，我只读了发布索引和近 30 天素材账本。工业品已经写过接线端子排、防水电缆接头、继电器、工业电源适配器和光纤跳线，但没有单独把管型冷压端子拆开。真实项目脱敏里，广州番禺一个电气辅料档口给过 37 套端子盒样片，美工小赵最先想修的是盒内灰尘，运营詹姐追问的却是：0.5、0.75、1.5 平方这些色标还能不能对上。这个差异，就是本文的入口。

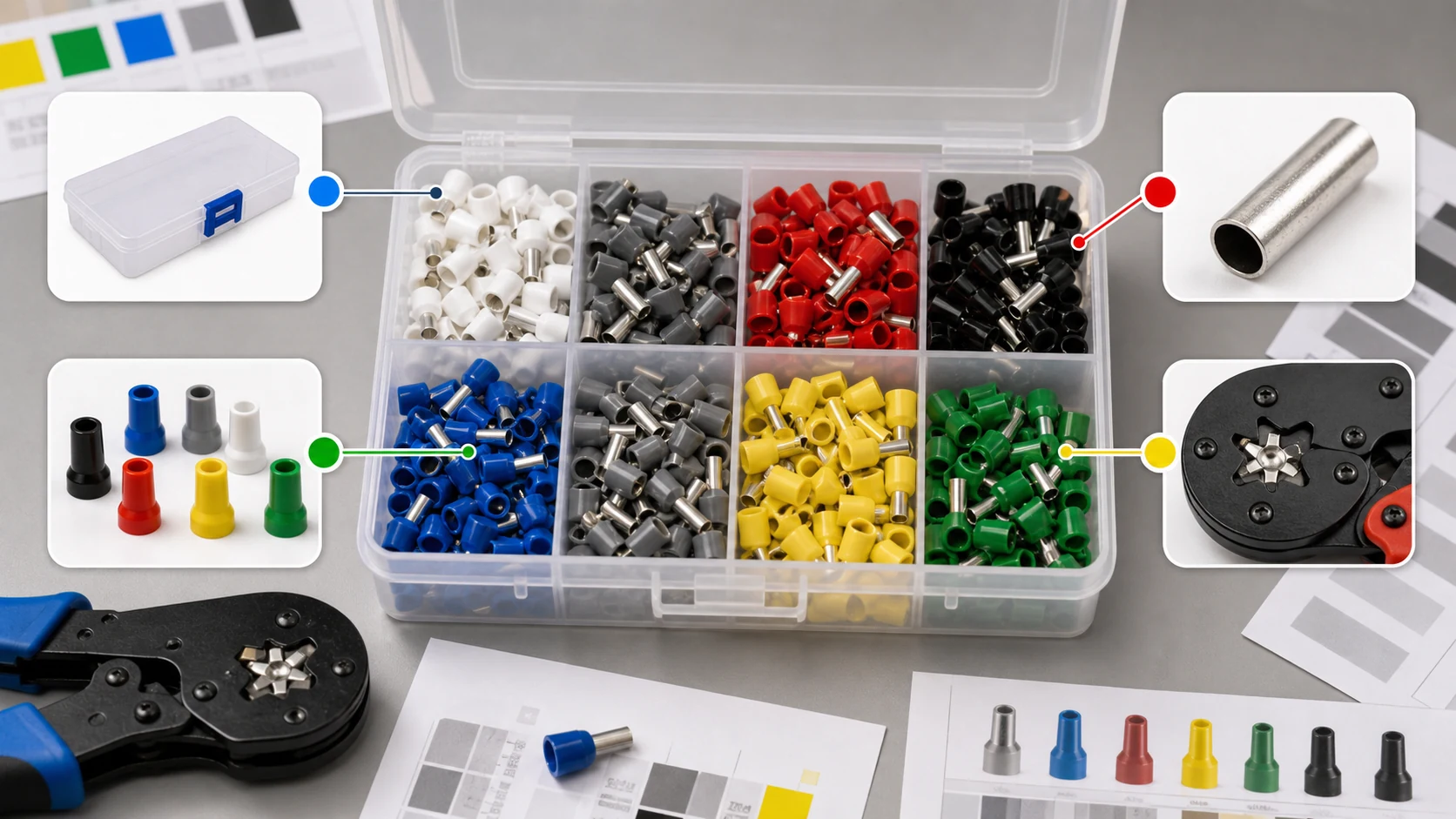

图 1：先画四个节点，不要把端子盒当成彩色收纳盒

第一张图应该是总览图。节点一是端子盒外观，负责列表页第一眼；节点二是压接筒，负责导线是否能插到位；节点三是绝缘套色标，负责线径识别；节点四是压线钳或剥线长度参考，负责买家判断自己能不能用。

这四个节点的处理优先级不一样。盒盖灰点、桌面阴影、临时反光，延迟低，失败率也低，可以交给图叮先清。压接筒长度和端口内壁属于中风险，能压反光，但不能改形。色标和线径规格属于高风险，只能做清晰化，不能让 AI 补字或统一颜色。

我会把这个图当成吞吐表：低风险区域可以批量跑，高风险区域只能逐项复核。吞吐不是越大越好，错误吞吐会直接变成返工吞吐。接线端子排那篇拆图讲的是整排端子的螺丝和铜排，管型端子更小，证据压在颜色和筒口边缘里。

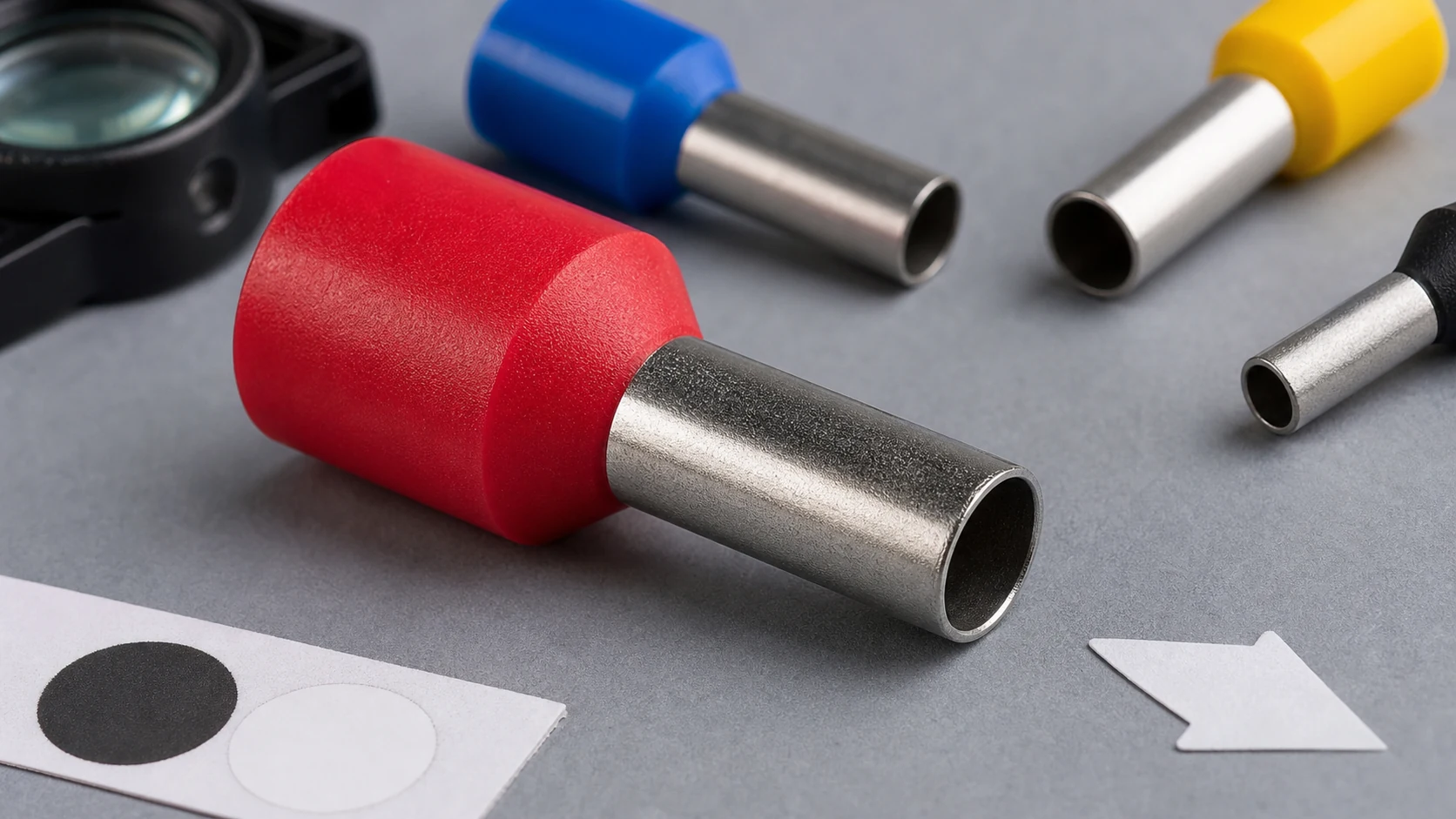

图 2：压接筒和绝缘套要分层看

第二张图建议做局部放大。不要只拍一堆彩色小管。把一个端子放大到能看到三个边界：金属筒口、绝缘套包边、导线插入方向。图叮可以清理金属表面的浮灰，也可以压掉过硬的棚灯高光；但如果端口被修成一条平滑银线，买家就没法判断压接深度。

图注：筒口内壁阴影不能抹平

内部复盘里，37 套样片里有 9 套出现同一个问题：修后图的金属筒口更亮，但筒口内壁阴影没了。这个数字不是行业统计，只是团队实际经验样本。它说明一个很具体的失败模式：AI 觉得黑缝是脏，采购觉得黑缝是结构。

绝缘套也不能只按“颜色更统一”处理。红、蓝、黄、黑这些色标经常对应线径范围，实际标准还要看包装说明。修图时可以校正偏色，但不能把两个相近色全部拉成品牌色卡。若原图里色标被灯光污染，正确路径不是强行修准，而是退回补拍一张灰卡或单独拍色标行。

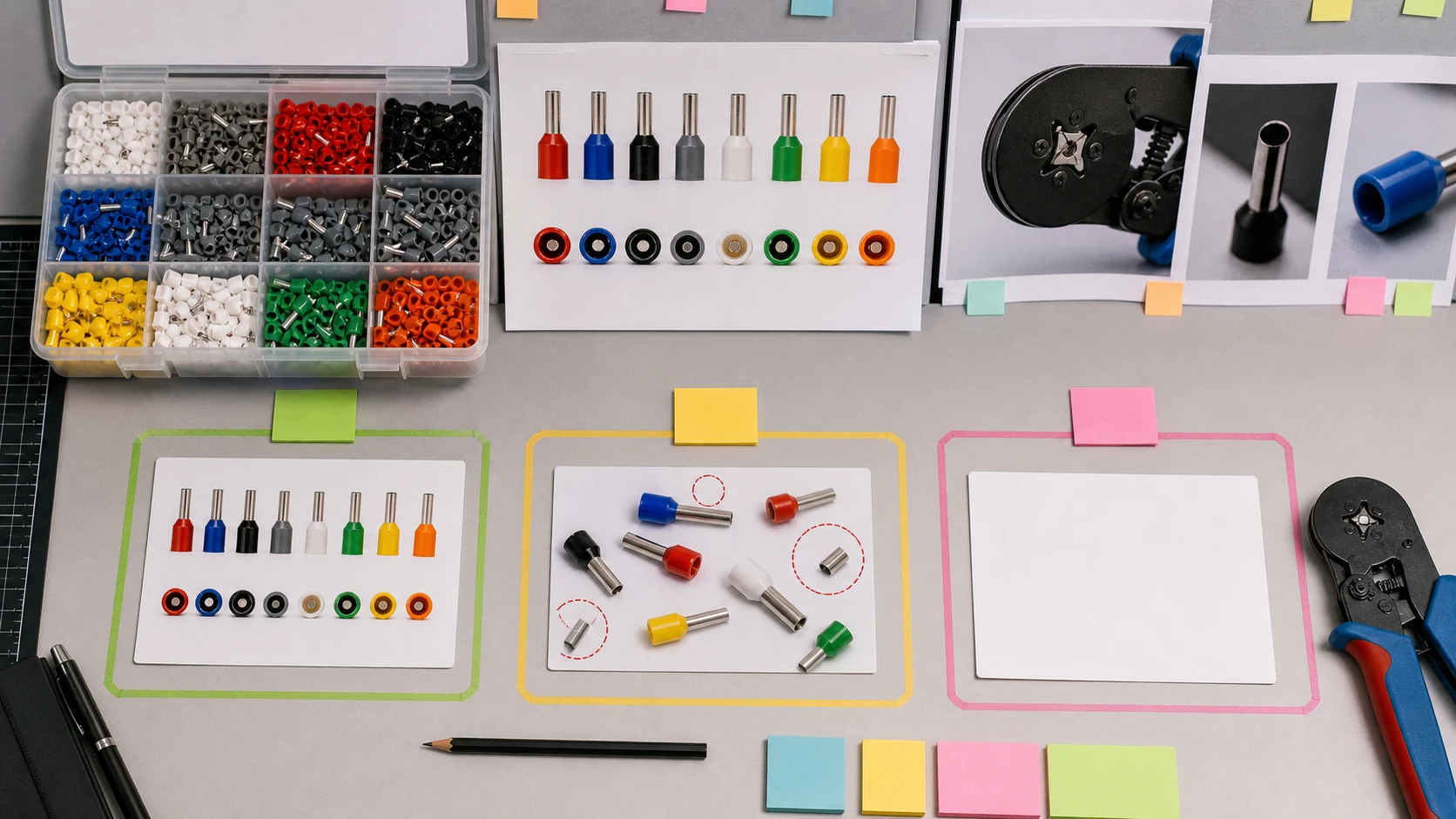

图 3：三条路径要写进 brief：清理、保护、补拍

第三张图可以画成三条路径。

图注：清理保护补拍三路分流

路径 A 是图叮清理：白底、盒盖灰点、桌面碎屑、非结构性反光、轻微压缩噪声。它的目标是降低人工 latency，让修图师不用把时间耗在低价值脏点上。

路径 B 是局部保护：压接筒口、绝缘套色标、线径规格贴、压线钳口、剥线长度示意。这里可以做曝光和对比度，但必须保留原图事实。做法很笨，复制原图一层，给这些区域加锁区，图叮只处理锁区外的部分。

路径 C 是退回补拍：规格贴不可读、色标严重偏色、筒口被遮挡、压线钳口只露一半、包装里少了对照表。遇到这些情况，继续修图只是把不确定性包装得更像答案。对于工业辅料，漂亮但不可核对的图，比普通但可核对的图更危险。

这套路径和工业防水电缆接头 AI 修图返检相通。电缆接头看螺纹和密封圈，管型端子看筒口和色标；商品不同，流程都是先分风险，再分工具。

图 4：上线前用一张检查板收口

第四张图放检查板。左列写对象：盒盖、端子本体、色标、规格贴、压线钳口。中列写动作：清理、轻修、锁住、补拍。右列写验收问题：能否看出线径？能否看出筒口？能否看出套装数量？能否说明该用哪把钳？

图注：上线前逐项核对证据区

真实项目脱敏里，深圳龙岗一间电气配件仓做过夜间交付复核。运营小赵把 52 张电气辅料图按这张板过了一遍，失败集中在两类：规格贴边缘被锐化成假字，压线钳口被当成道具虚化。来源标记写清楚，这是内部复盘，不是公开检测报告。它对我们有用，是因为失败很窄，能直接改 brief。

我会给这篇文章配一个白板模板，但不单独放下载链接。模板只有三行：低风险交给图叮，中风险局部保护，高风险退回补拍。你可以把“管型端子”换成气管快插、工业传感器、电源适配器插头，逻辑仍然成立。若你的团队已经在用图叮批量清图，下一步不是把 prompt 写得更华丽，而是把这张检查板放到修图前面。
